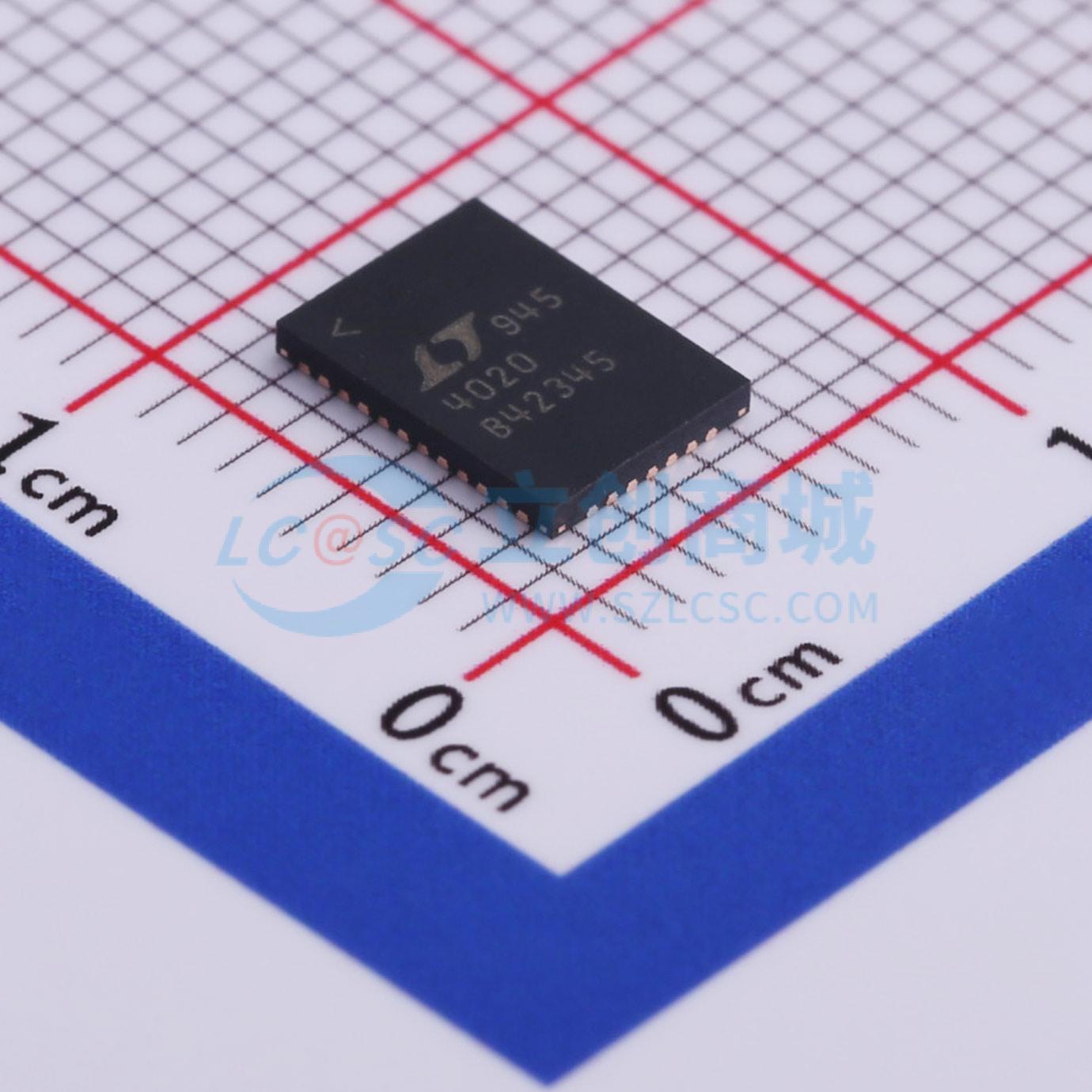

LTC4020EUHF#TRPBF

55V 升降压多化学电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 55V、降压-升压型多化学组成电池充电器
品牌名称: ADI(亚德诺)
商品型号: LTC4020EUHF#TRPBF
商品编号: C462630
商品封装: QFN-38-EP(7x5)
包装方式: 编带
商品毛重: 0.132克(g)

商品参数

商品概述

LTC4020是一款高压电源管理器，可在宽电压范围内提供PowerPath即开即用功能和高效电池充电功能。片上降压-升压型DC/DC控制器可在电池和/或系统电压高于、低于或等于输入电压的情况下工作。 LTC4020可根据负载变化、电池充电需求和输入电源限制，无缝管理电池和转换器输出之间的功率分配。 LTC4020电池充电器可提供恒流/恒压充电算法（CC/CV）、恒流充电（CC），或采用优化的四步、三阶段铅酸电池充电曲线进行充电。转换器和电池的最大充电电流可通过电阻进行编程设置。该IC的即开即用功能可确保即使电池完全放电，系统负载仍能获得供电。其他安全特性包括对深度放电电池进行预充电，以及集成用于终止充电和保护的定时器。

商品特性

宽电压范围：4.5V至55V输入，最高55V输出（绝对最大值60V）
同步降压-升压型DC/DC控制器
支持锂离子和铅酸电池充电算法
±0.5%浮充电压精度
±5%充电电流精度
深度放电电池即开即用
理想二极管控制器，在输入电源受限的情况下提供低损耗PowerPath
针对高阻抗输入电源和太阳能电池板最大功率运行的输入电压调节功能
用于保护和终止充电的片上定时器
具备自动复位功能的不良电池检测
用于温度合格充电的NTC输入
二进制编码的集电极开路状态引脚
低外形（0.75mm）38引脚5mm×7mm QFN封装

应用领域

便携式工业和医疗设备
太阳能供电系统
12V至24V嵌入式汽车系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4.5V~55V
	开关频率	500kHz；250kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	开关管(内置/外置)	外置
	输出类型	可调
