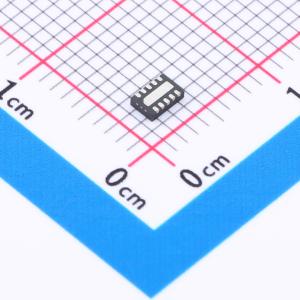

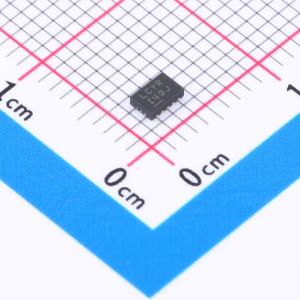

温馨提醒：图片仅供参考，商品以实物为准

LTC3225EDDB#TRPBF

150mA超级电容器充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品是可编程超级电容器充电器，可将两个串联的超级电容器从低至2.8V至5.5V的输入电源充电至可选的固定输出电压（4.8V/5.3V和4V/4.5V）。自动电池平衡可防止任一超级电容器过压损坏，无需平衡电阻。低输入噪声、低静态电流和较少的外部元件数量（一个飞跨电容、一个VIN旁路电容和一个编程电阻），使其非常适合小型电池供电应用。充电电流水平可通过外部电阻编程。当输入电源断开时，产品自动进入低电流状态，从超级电容器汲取的电流小于1μA。产品采用10引脚2mm×3mm DFN封装。
品牌名称: ADI(亚德诺)
商品型号: LTC3225EDDB#TRPBF
商品编号: C462634
商品封装: DFN-10(2x3)
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

LTC3225/LTC3225-1 是可编程超级电容器充电器，旨在将两个串联的超级电容器从低至 2.8V 到 5.5V 的输入电源充电至可选的固定输出电压（LTC3225 为 4.8V/5.3V，LTC3225-1 为 4V/4.5V）。自动电池均衡功能可防止任一超级电容器因过压而损坏，无需均衡电阻。低输入噪声、低静态电流和少量外部元件（一个飞跨电容器、一个 VIN 旁路电容器和一个编程电阻）使 LTC3225/LTC3225-1 非常适合小型电池供电应用。充电电流水平通过外部电阻进行编程。当移除输入电源时，LTC3225/LTC3225-1 会自动进入低电流状态，从超级电容器汲取的电流小于 1μA。 LTC3225/LTC3225-1 采用 10 引脚 2mm×3mm DFN 封装。

商品特性

对两个串联超级电容器进行低噪声恒定频率充电
自动电池均衡功能可防止充电期间电容器过压
可编程充电电流（高达 150mA）
每个电池可选 2.4V 或 2.65V 稳压（LTC3225）
每个电池可选 2V 或 2.25V 稳压（LTC3225-1）
自动再充电
待机模式下 IVIN = 20μA
移除输入电源时 ICOUT < 1μA
无需电感器
微型应用电路（2mm×3mm DFN 封装，所有元件高度 <1mm）

应用领域

具有高峰值功率负载的限流应用（LED 闪光灯、PCMCIA 突发传输、硬盘驱动器突发、GPRS/GSM 发射器）
备用电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.8V~5.5V
	静态电流(Iq)	20uA
	输出电阻	8Ω
	开关频率	900kHz

	属性	参数值
	工作温度	-40℃~+85℃
	输出电压(Vout)	5.3V；4.8V
	PFM模式	不支持
	输出电流(Iout)	150mA
