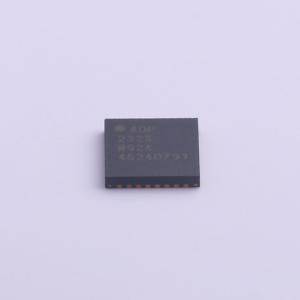

ADP2323ACPZ-R7

双通道3A 20V同步降压调节器

描述: ADP2323是一款双通道3A 20V同步降压DC-DC调节器,具有灵活的输出配置,支持双路3A输出或单路6A交错式输出。集成高端MOSFET,支持4.5V至20V输入电压范围,输出电压可低至0.6V。可编程开关频率范围为250kHz至1.2MHz,支持外部同步输入和内部时钟输出。支持PWM或PFM工作模式,具备多种保护功能,如欠压闭锁、过压保护、过流保护和热关断。工作温度范围为-40°C至+125°C,采用32引脚LFCSP_WQ封装。
品牌名称: ADI(亚德诺)
商品型号: ADP2323ACPZ-R7
商品编号: C461508

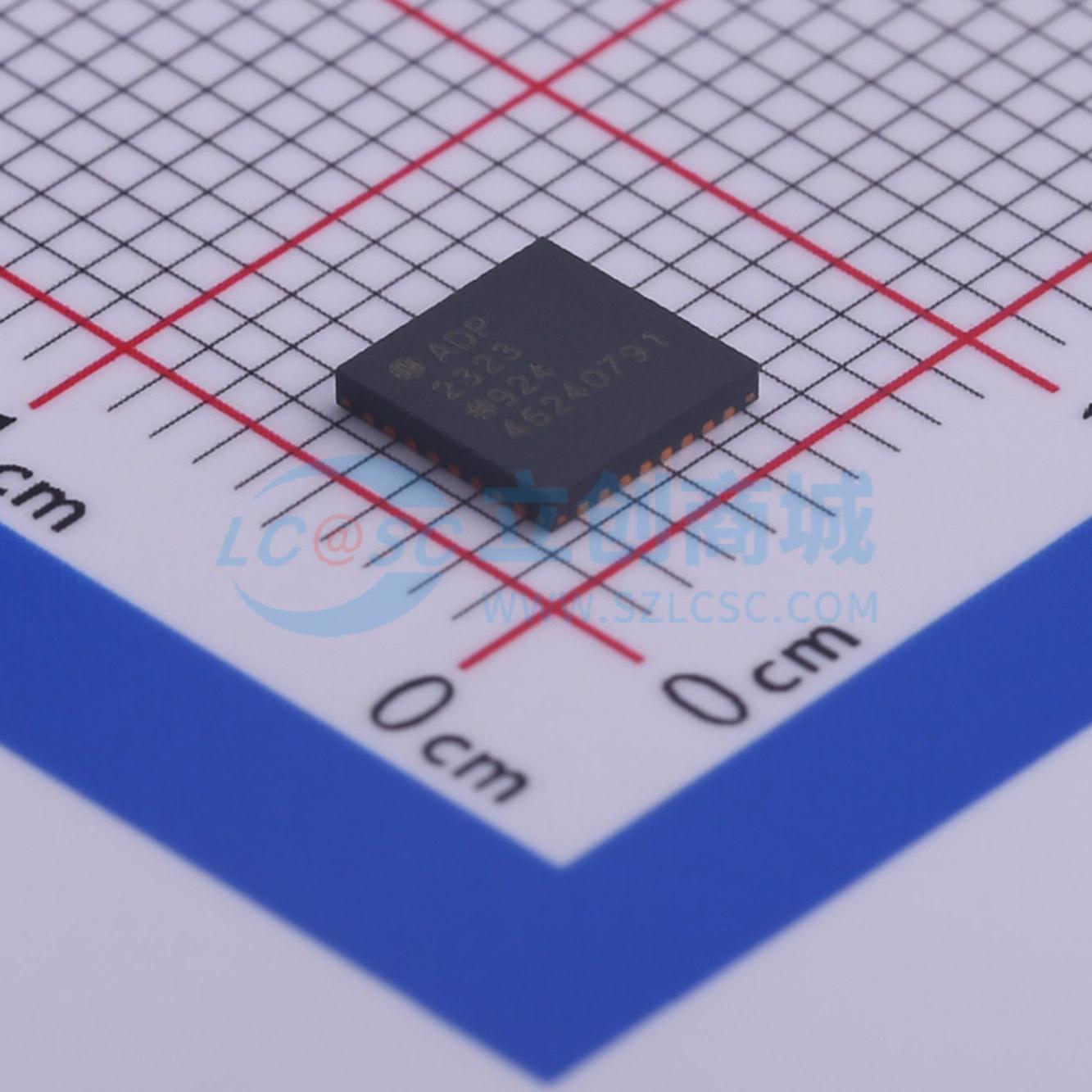

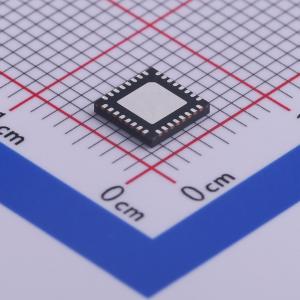

商品封装: LFCSP-32(5x5)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

商品概述

ADP2323是一款功能全面的双通道降压DC-DC调节器，采用电流模式架构。集成两个高端功率MOSFET开关和两个低端驱动器，可控制外部的N沟道MOSFET。采用两个脉冲宽度调制(PWM)通道，提供3 A双路输出，或6 A单路交错式输出。支持4.5 V至20 V输入电源电压范围，输出电压可低至0.6 V。开关频率可设置，范围介于250 kHz至1.2 MHz之间，或与外部时钟同步，将多轨应用的干扰降至最低。PWM双通道180°错相工作，因此能降低输入电流纹波，并减小输入电容的尺寸。双向同步引脚可配置为60°、90°或120°相移，为实现堆叠式多相功率解决方案提供了可能性。 ADP2323可设置为轻载时以脉冲频率调制(PFM)模式工作来获得更高效率，或在噪声敏感应用中以强制PWM模式工作。外部补偿和软启动提供设计灵活性。独立的使能输入和电源良好输出提供可靠的电源时序。为提高系统可靠性，器件还包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)和热关断(TSD)等特性。 ADP2323在 -40°C至 +125°C的结温范围内工作，采用32引脚LFCSP_WQ封装。

商品特性

输入电压：4.5 V至20 V
输出精度：±1%
集成典型值90 mΩ的高端MOSFET
灵活的输出配置双路输出：3 A/3 A单路交错式输出：6 A
可编程开关频率：250 kHz至1.2 MHz
外部同步输入，可编程相移，或内部时钟输出
可选PWM或PFM工作模式
小型电感的限流可调
外部补偿和软启动
启动后进入预充电输出
受ADIsimPower设计工具支持

应用领域

通信基础设施
网络和服务器
工业和仪器仪表
医疗保健
中间供电轨转换
DC-DC负载点应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	-
	输出电流	3A；3A
	开关频率	250kHz~1.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
