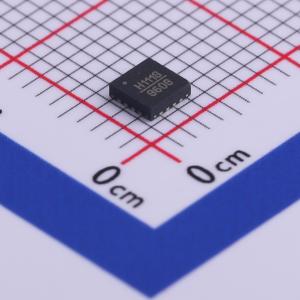

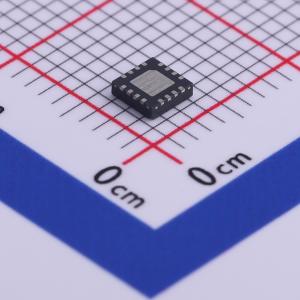

HMC1118LP3DE
高隔离度硅单刀双掷非反射开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高隔离SPDT非反射开关、9kHz-13GHz
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC1118LP3DE
- 商品编号
- C461516
- 商品封装
- LFCSP-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 9kHz~13GHz | |
| 隔离度 | 50dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 2dB | |
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 非反射式50 Ω设计
- 正控制：0 V/3.3 V
- 低插入损耗：8.0 GHz时为0.68 dB
- 高隔离度：8.0 GHz时为48 dB
- 高功率处理：通过路径35 dBm，终止路径27 dBm
- 高线性度：1 dB压缩点（P1dB）典型值37 dBm，输入三阶截点（IIP3）典型值62 dBm
- ESD耐受电压：2 kV人体模型（HBM）
- 3 mm x 3 mm，16引脚LFCSP封装
- 无低频杂散
- 定位时间（RFOUT最终值0.05 dB裕量）：7.5 μs
应用领域
- 测试仪器
- 微波无线电和甚小口径终端 (VSATs)
- 光纤和宽带电信
