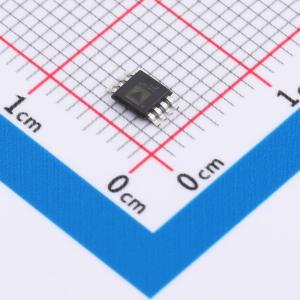

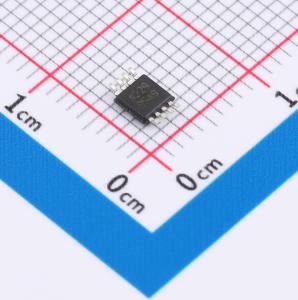

ADG1419BRMZ
iCMOS SPDT 开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2.1Ω导通电阻, ±15 V/+12 V/±5 V, 8引脚MSOP和8引脚3mm×2mm LFCSP封装, 无Vcc电源要求, 3V逻辑兼容输入, 轨到轨工作。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG1419BRMZ
- 商品编号
- C459694
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | -15V~15V;-5V~5V;12V | |
| 导通时间(ton) | 85ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 2.1Ω | |
| 关闭时间(toff) | 115ns | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 135MHz |
商品概述
ADG1419是一款采用工业级CMOS(iCMOS)工艺的单片器件,包含一个单刀双掷(SPDT)开关。LFCSP封装上的EN输入用于使能或禁用该器件。禁用时,所有通道均断开。
工业级CMOS(iCMOS)模块化制造工艺结合了高压、互补金属氧化物半导体(CMOS)和双极技术。它能够开发出一系列高性能模拟IC,可在33 V电压下工作,且占位面积是其他任何一代高压器件都无法达到的。与采用传统CMOS工艺的模拟IC不同,iCMOS组件能够承受高电源电压,同时提高性能、显著降低功耗并减小封装尺寸。
导通电阻曲线在整个模拟输入范围内非常平坦,确保在切换音频信号时具有出色的线性度和低失真。iCMOS结构确保超低功耗,使该器件非常适合便携式和电池供电的仪器。
每个开关导通时在两个方向上的导通性能相同,输入信号范围可扩展至电源电压。在断开状态下,高达电源电压的信号电平会被阻断。ADG1419具有先断后通的开关动作,适用于多路复用器应用。
商品特性
- 导通电阻2.1 Ω
- 25℃时导通电阻平坦度最大为0.5 Ω
- 连续电流高达390 mA
- 在+12 V、±15 V、±5 V电压下全面规格化
- 仅需1个电源
- 3 V逻辑兼容输入
- 轨到轨操作
- 8引脚MSOP和8引脚、3 mm × 2 mm LFCSP封装
应用领域
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 继电器替代
- 采样保持系统
- 音频信号路由
- 视频信号路由
- 通信系统
