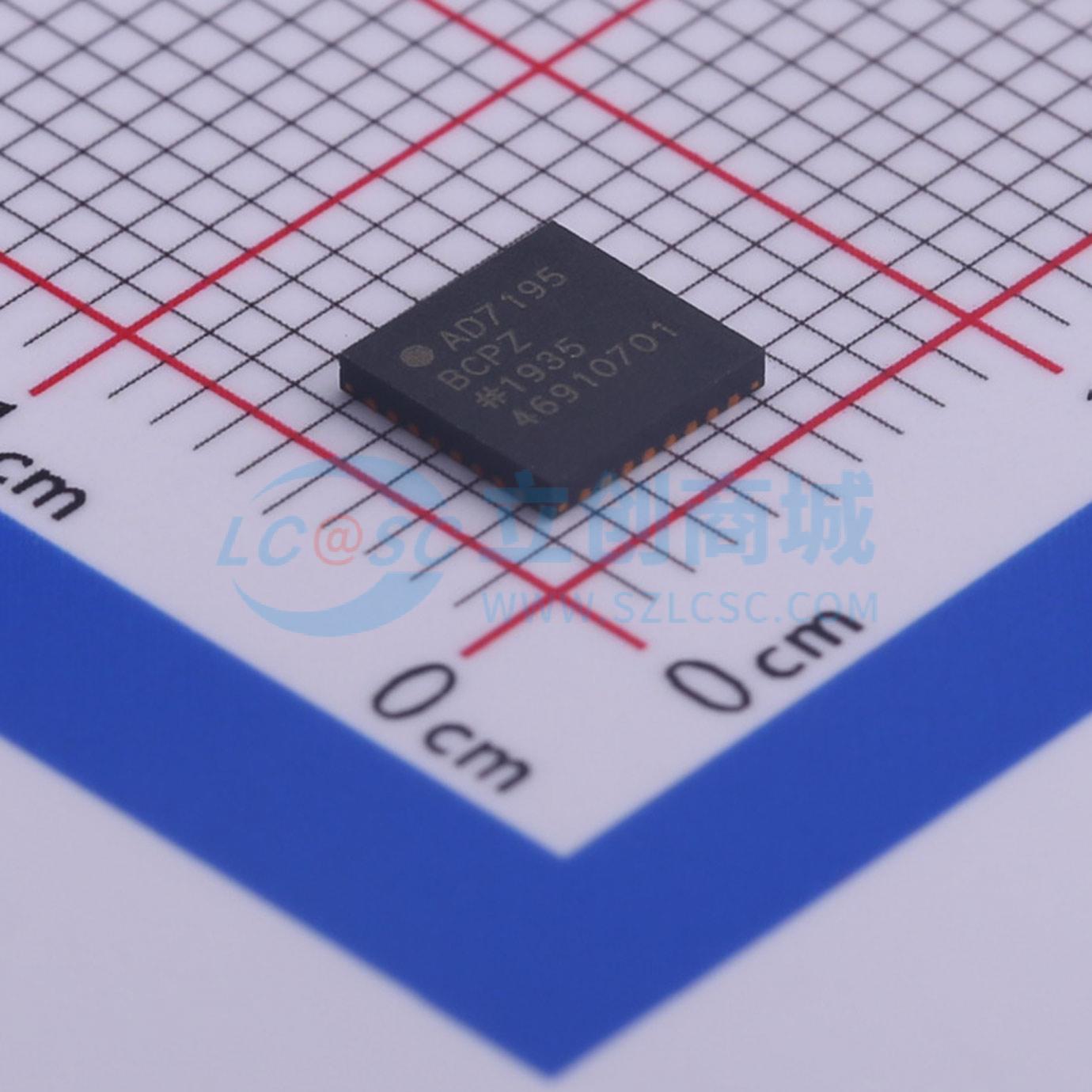

AD7195BCPZ
AD7195超低噪声24bit Σ-Δ型ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7195是一款超低噪声、24位Σ-Δ型模数转换器(ADC)，内置低噪声PGA和交流激励，适用于高精密测量应用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7195BCPZ
- 商品编号
- C459705
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 24位 | |
| 增益漂移 | 1ppm/℃ | |
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 6mA | |
| 信噪比 | 85dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 数据速率 | 4800Hz | |
| 时钟频率(fc) | 4.92MHz；2.4576MHz~5.12MHz | |
| 采样率 | 4800Hz | |
| 接口类型 | SPI |
商品概述
AD7195是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着可直接输入小信号。AD7195内置交流激励，用于消除桥式传感器中的感应直流失调电压。 这款器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道，AD7195按顺序在各使能通道上执行转换，这可以简化与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。 这款器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及50 Hz/60 Hz抑制。针对要求所有转换均需建立的应用，AD7195具有零延迟特性。 该器件采用5 V模拟电源和2.7 V至5.25 V的数字电源供电，功耗为6 mA，提供32引脚LFCSP封装。
商品特性
- 交流或直流传感器激励
- 均方根噪声：8.5 nV (4.7 Hz, G = 128)
- 16位无噪声分辨率 (2.4 kHz, G = 128)
- 无噪声分辨率高达22.5位 (G = 7)
- 失调漂移：5 nV/°C
- 增益漂移：1 ppm/°C
- 稳定的时间漂移特性
- 2个差分/4个伪差分输入通道
- 自动通道序列器
- 可编程增益(1至128)
- 输出数据速率：4.7 Hz至4.8 kHz
- 内部或外部时钟
- 50 Hz/60 Hz同时抑制
- 电源AVDD：4.75 V至5.25 V，DVDD：2.7 V至5.25 V
- 电流：6 mA
- 温度范围：-40°C至+105°C
- 封装：32引脚LFCSP
- 三线式串行接口
- SPI、QSPI、MICROWIRE和DSP兼容
- SCLK引脚内为施密特触发
应用领域
- 电子秤
- 应变栅传感器
- 压力测量
- 温度测量
- 色谱
- PLC/DCS模拟输入模块
- 数据采集
- 医疗与科学仪器
