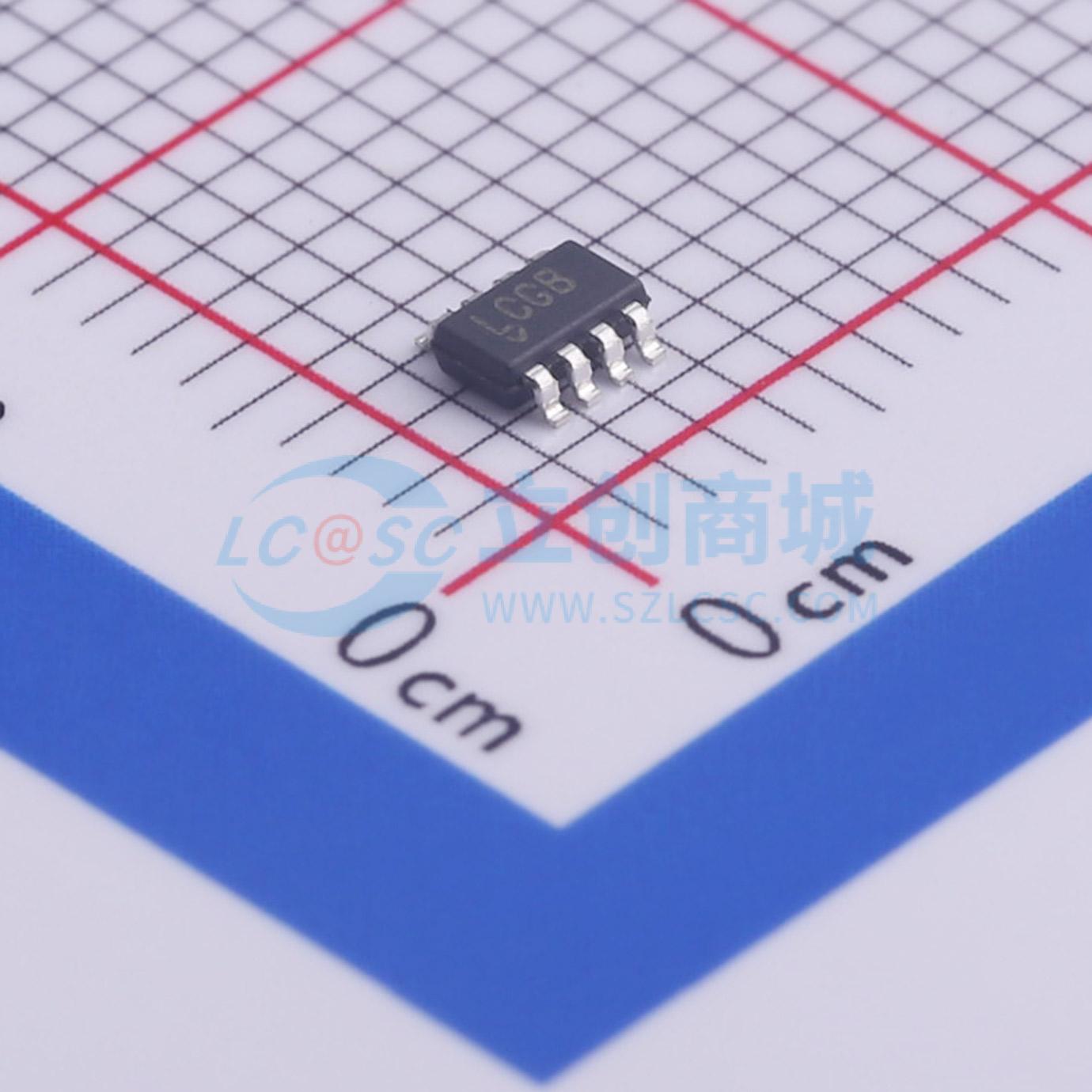

温馨提醒：图片仅供参考，商品以实物为准

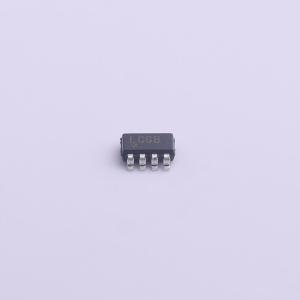

LTC3872ETS8#TRPBF
无RSENSE电流模式升压DC/DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- No RSENSE 电流模式升压型 DC/DC 控制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3872ETS8#TRPBF
- 商品编号
- C459876
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.75V~9.8V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 250uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LTC3872是一款固定频率电流模式升压DC-DC控制器，驱动N沟道功率MOSFET，并且需要很少的外部组件。无RSENSE架构消除了对采样电阻的需求，提高了效率并节省了板空间。
LTC3872提供了出色的交流和直流负载及线路调节，输出电压精度为±1.5%。它还集成了欠压锁定功能，在输入电压低于2.3V时关闭设备。
550kHz的高开关频率允许使用小电感。LTC3872提供8引脚低轮廓（1mm）ThinSOT封装和8引脚2mm x 3mm DFN封装。
商品特性
- 无需电流检测电阻
- VOUT 最高可达 60V
- 固定频率 550kHz 运行
- 内部软启动和可选外部软启动
- 可调限流
- 轻负载时跳脉冲
- V_IN 范围：2.75V 至 9.8V
- ±1.5% 电压参考精度
- 电流模式运行，具有出色的线路和负载瞬态响应
- 低剖面（1mm）SOT-23 和 2mm x 3mm DFN 封装
应用领域
- 电信电源供应
- 42V汽车系统
- 24V工业控制
- IP电话电源供应
