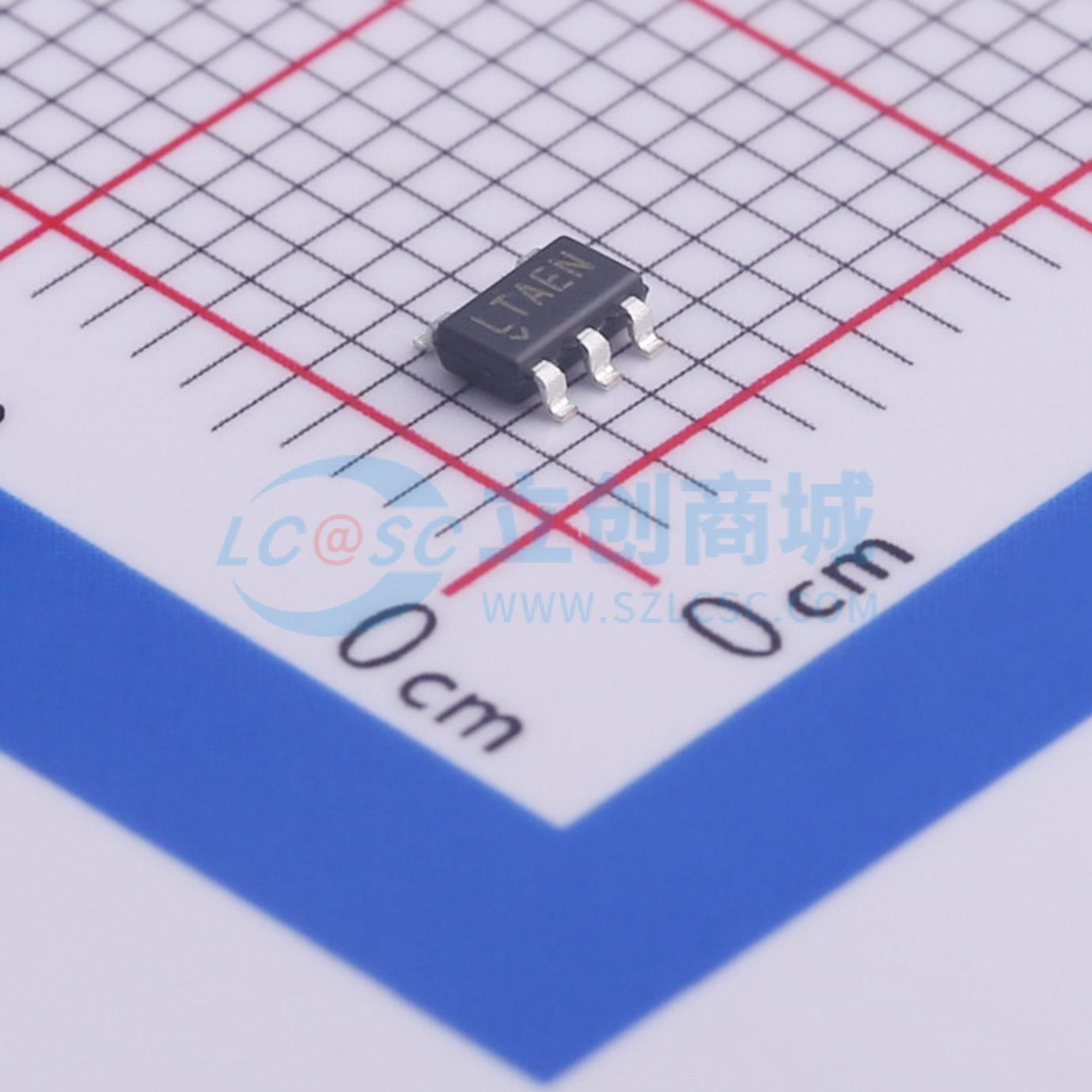

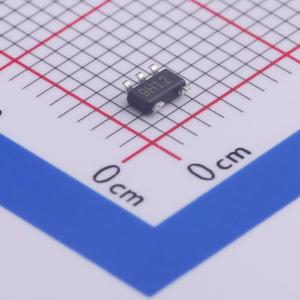

温馨提醒：图片仅供参考，商品以实物为准
LTC4411ES5#TRPBF
2.6A 低损耗理想二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用 ThinSOT™ 封装的 2.6A 低损耗理想二极管
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4411ES5#TRPBF
- 商品编号
- C459901
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 理想二极管/ORing控制器 | |
| 输入电压(Vin) | 2.6V~5.5V | |
| FET类型 | 内置FET |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 28mV | |
| 导通电阻(RDS(on)) | 140mΩ | |
| 静态电流(Iq) | 40uA |
商品概述
LTC4411是一款理想的二极管IC，能够在2.6V至5.5V的输入电压下提供高达2.6A的电流。LTC4411采用5引脚、1mm薄型SOT - 23封装。 LTC4411包含一个140mΩ的P沟道MOSFET，用于连接IN和OUT。在正常正向工作期间，MOSFET两端的压降可调节至低至28mV。对于高达100mA的负载电流，静态电流小于40µA。如果输出电压超过输入电压，MOSFET将关闭，从OUT到IN的反向电流小于1µA。最大正向电流限制为恒定的2.6A（典型值），内部热限制电路可在故障条件下保护该器件。 漏极开路的STAT引脚指示导通状态。当LTC4411不导通正向电流时，STAT引脚可用于驱动一个辅助P沟道MOSFET电源开关，连接备用电源。 高电平有效的控制引脚可关闭LTC4411，并将电流消耗降低至小于25µA。关闭时，LTC4411通过状态信号上的低电压指示此状态。
商品特性
- 用于电源路径或二极管的低损耗替代品
- 小的调节正向电压（28mV）
- 2.6A最大正向电流
- 低正向导通电阻（最大140mΩ）
- 低反向泄漏电流（<1µA）
- 2.6至5.5V工作范围
- 内部限流保护
- 内部热保护
- 无需外部有源元件
- 与LTC4412引脚兼容的单片替代品
- 低静态电流（40µA）
- 薄型（1mm）5引脚SOT - 23封装
应用领域
- 手机
- 手持电脑
- 数码相机
- USB外设
- 不间断电源
- 逻辑控制电源开关
