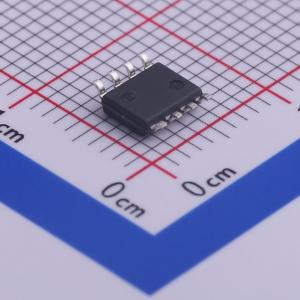

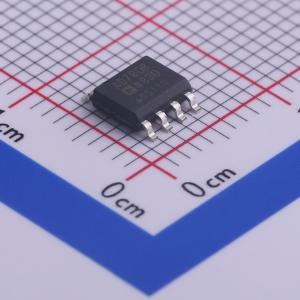

AD780BRZ-REEL7

AD780是一款超高精度带隙基准电压源，可在4.0 V至36 V的输入电压范围内提供2.5 V或3.0 V的输出电压。低初始误差、低温度漂移、低输出噪声以及驱动任意电容值的能力，使AD780成为提升高分辨率模数转换器（ADC）和数模转换器（DAC）性能的理想选择，也适用于任何通用精密基准应用。独特的低压差设计可在5.0 V ±10%的输入电压下提供3.0 V输出，与现有的2.5 V基准源相比，可将ADC的动态范围提高20%。 AD780可提供或吸收高达10 mA的电流，可在串联或并联模式下工作，无需外部组件即可实现正或负输出电压。这使其几乎适用于任何高性能基准应用。与一些竞争产品不同，AD780不存在不稳定区域。当电源端使用1 μF旁路电容时，该器件在所有负载条件下都能保持稳定。 AD780的温度输出引脚可提供随温度线性变化的输出电压，使该器件在提供稳定的2.5 V或3.0 V输出的同时，还能配置为温度传感器。 AD780与LT1019(A)–2.5和AD680引脚兼容，性能更优。后者主要针对低功耗应用。 AD780有三种等级，提供PDIP和SOIC封装。AD780AN、AD780AR、AD780BN、AD780BR和AD780CR的工作温度范围为 -40°C至 +85°C。

• 引脚可编程2.5 V或3.0 V输出
• 超低漂移：最大3 ppm/°C
• 高精度：2.5 V或3.0 V ±1 mV最大值
• 低噪声：100 nV/√Hz
• 具备降噪能力
• 低静态电流：最大1 mA
• 输出可调
• 可直接替代现有基准源
• 温度输出引脚
• 串联或并联模式工作（±2.5 V、±3.0 V）
