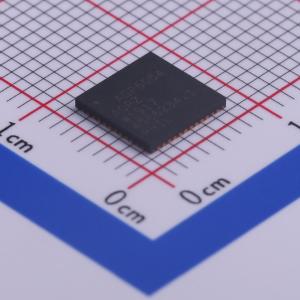

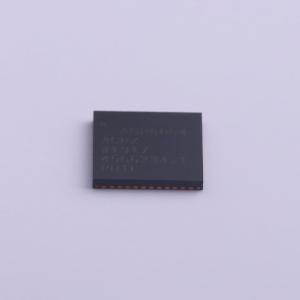

ADP5054ACPZ-R7实物图
  • ADP5054ACPZ-R7商品缩略图
  • ADP5054ACPZ-R7商品缩略图
  • ADP5054ACPZ-R7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADP5054ACPZ-R7

四通道降压调节器,宽输入电压范围,可调开关频率

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
ADP5054是一款四通道高效率降压调节器,采用48引脚LFCSP封装。它支持4.5V至15.5V的宽输入电压范围,具有±1.5%的输出精度。每个通道的开关频率可调,范围为250kHz至2MHz。通道1和通道2支持2A/4A/6A异步降压调节器,通道3和通道4支持2.5A同步降压调节器。该器件还具有灵活的并联操作、低1/f噪声密度、精确使能、主动输出放电开关等功能。
品牌名称
ADI(亚德诺)
商品型号
ADP5054ACPZ-R7
商品编号
C459888
商品封装
LFCSP-48(7x7)​
包装方式
编带
商品毛重
0.201克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压4.5V~15.5V
输出电压-
输出电流12A
开关频率250kHz~2MHz
工作温度-40℃~+125℃@(TJ)
属性参数值
同步整流
输出通道数4
拓扑结构降压式
静态电流(Iq)5.3mA
开关管(内置/外置)内置
输出类型可调

商品概述

ADP5054在48引脚LFCSP封装中集成了四个高性能降压稳压器,满足了苛刻的性能和板级空间需求。能够直接连接高达15.5V的高输入电压,无需预调节器。

通道1和通道2集成了高端功率金属氧化物半导体场效应晶体管(MOSFET)和低端MOSFET驱动器。可以使用外部NFET作为低端功率器件,以实现效率优化解决方案,并提供可编程输出电流2A、4A或6A。将通道1和通道2并联配置可以提供单个输出,最大电流可达12A。

通道3和通道4同时集成了高端和低端MOSFET,提供2.5A的输出电流。将通道3和通道4并联配置可以提供单个输出,最大电流可达5A。

ADP5054的开关频率可以从250kHz到2MHz进行编程或与外部时钟同步,每个通道都有单独的/2x频率配置选项。

ADP5054为每个通道配备了独立的精密使能引脚,便于上电顺序控制。对于噪声敏感的应用,ADP5054内部实现了低1/f噪声参考。

应用领域

  • FPGA and处理器应用
  • 小型基站
  • 安全与监控
  • 医疗应用
