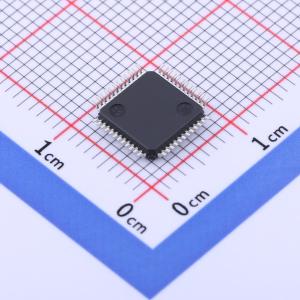

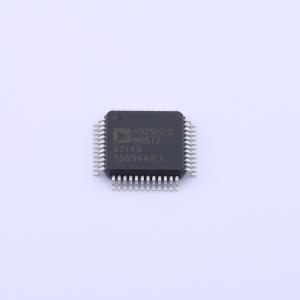

温馨提醒：图片仅供参考，商品以实物为准
AD2S1210WDSTZRL7
10位至16位分辨率可变解算器转数字转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 分辨率可变、10位至16位R/D转换器，内置参考振荡器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD2S1210WDSTZRL7
- 商品编号
- C459871
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 10；12；16；14 | |
| 通道数 | - | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 基准电压源 | 内置 | |
| 基准电压值 | 2.4V | |
| 数据速率 | 20MHz | |
| 积分非线性 | 16LSB；1LSB；2LSB；4LSB |
商品特性
- 完全单片解算器到数字转换器
- 最大跟踪速率 3125 rps（10 位分辨率和 CLKIN=10.24 MHz）
- 角度精度 ±2.5（+ 1 LSB）弧分（B 和 D 等级）
- 10/12/14/16 位分辨率，由用户设置
- 并行和串行 10 位至 16 位数据端口
- 绝对位置和速度输出
- 系统故障检测
- 可编程故障检测阈值
- 差分输入
- 增量编码器仿真
- 可编程正弦振荡器板载
- 兼容 DSP 和 SPI 标准
- 5 V 电源，逻辑接口电压范围 2.3 V 至 5.25 V
- 温度等级 -40℃ 至 +125℃（C、D 和 W 等级）
- 符合 AEC-Q100 汽车应用标准
- 可提供 ASIL B 安全评估证书
- 提供安全手册
应用领域
- 直流和交流伺服电机控制
- 编码器仿真
- 电动助力转向
- 电动汽车
- 集成启动发电机和交流发电机
- 汽车运动传感和控制
