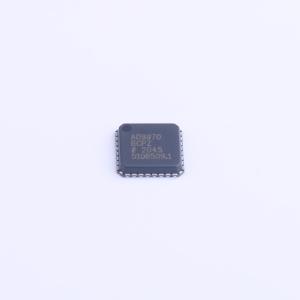

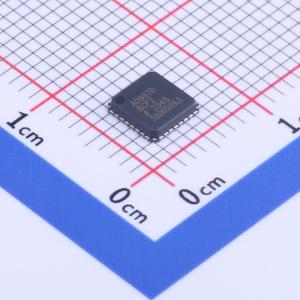

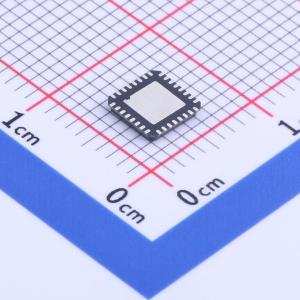

AD9970BCPZRL7

AD9970是一款高度集成的CCD信号处理器，适用于高速数字视频摄像机应用。其指定像素速率高达65 MHz，由一个完整的模拟前端（包含模数转换）和一个可编程定时驱动器组成。精密定时内核可在65 MHz工作频率下以240 ps的分辨率调节高速时钟。AD9970还包含一个用于数据输出的缩减范围LVDS接口。 模拟前端包括黑电平钳位、相关双采样（CDS）、可变增益放大器（VGA）和一个65 MSPS、14位的ADC。定时驱动器为RG、HL以及H1至H4提供高速CCD时钟驱动。通过三线串行接口对器件进行编程操作。 AD9970采用节省空间的5 mm×5 mm、32引脚LFCSP_VQ封装，工作温度范围为-25℃至+85℃。

• 1.8 V模拟和数字内核电源电压
• 具有缩减范围LVDS输出的串行数据链路
• 相关双采样器（CDS），增益为-3 dB、0 dB、+3 dB和+6 dB
• 6 dB至42 dB、10位可变增益放大器（VGA）
• 14位、65 MHz ADC
• 具有可变电平控制的黑电平钳位
• 完整的片上定时发生器
• 精密定时内核，在65 MHz下分辨率为240 ps
• 片上3 V水平和RG驱动器
• 5 mm×5 mm、32引脚LFCSP_VQ封装

• 专业高清电视摄像机
• 专业/高端数码相机
• 广播摄像机
• 工业高速摄像机
• 高速数据采集系统
