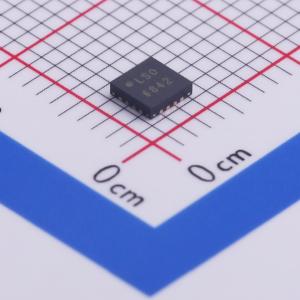

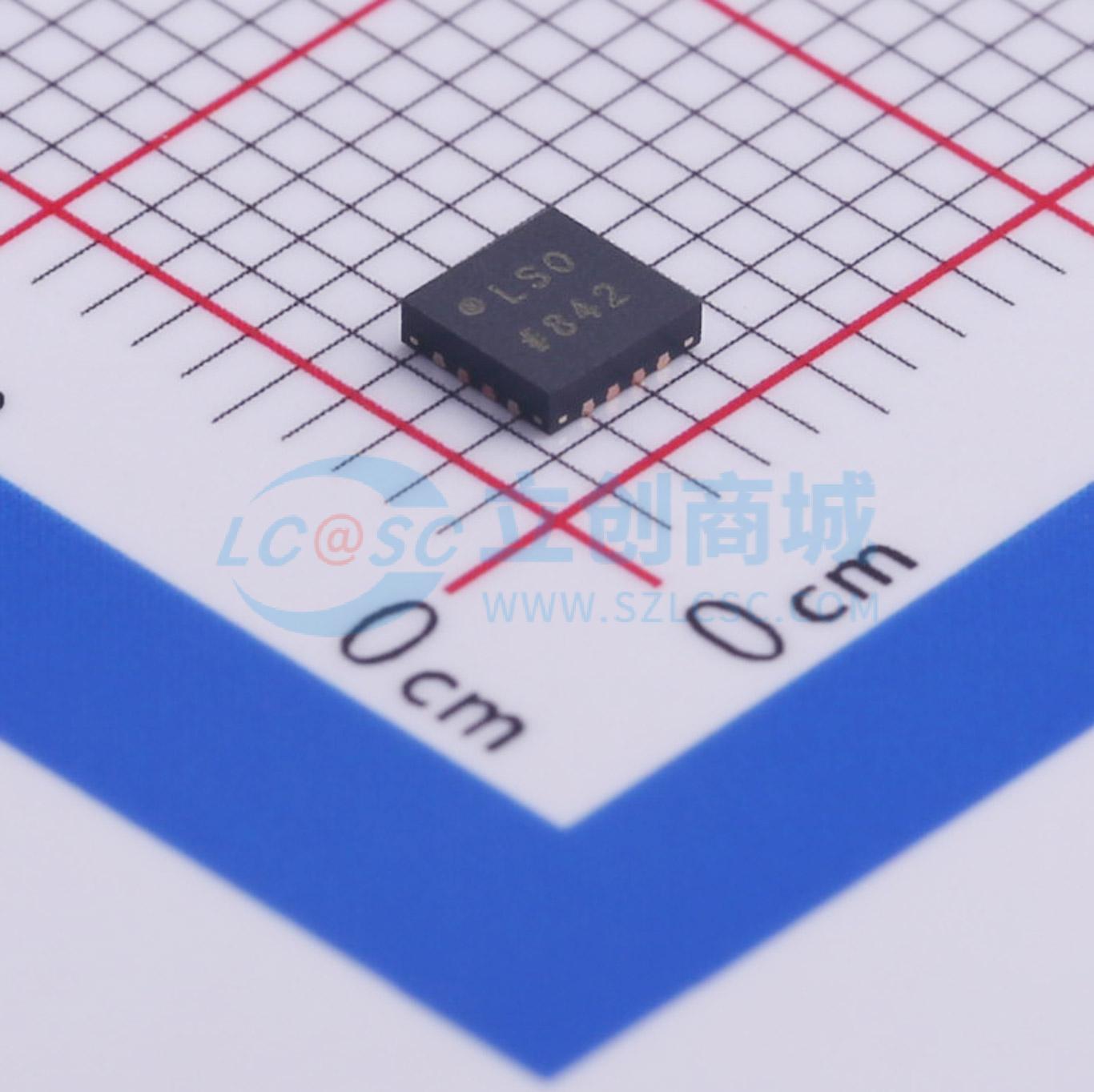

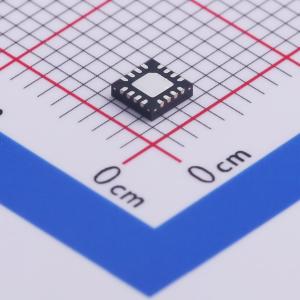

ADP1763ACPZ-R7

ADP1763是一款低噪声、低压差（LDO）线性稳压器。它设计为可由单输入电源供电，输入电压低至1.10 V，无需外部偏置电源，以提高效率并提供高达3 A的输出电流。 在3 A负载下，典型压差低至95 mV，使ADP1763在保持稳压的同时，只需较小的裕量电压即可工作，从而提高效率。 ADP1763针对使用小容量（10 μF）陶瓷输出电容的稳定运行进行了优化。它能以最小的电路板面积实现出色的瞬态性能。 ADP1763提供0.9 V至1.5 V的固定输出电压选项。可调输出型号的输出电压可通过连接在VADJ和地之间的外部电阻设置在0.5 V至1.5 V之间。 通过在SS引脚连接一个电容，ADP1763可实现外部可编程软启动时间。短路和热过载保护电路可防止在恶劣条件下器件受损。ADP1763采用小型16引脚LFCSP封装，以最小的占位面积满足各种应用需求。

• 最大输出电流3 A
• 低输入电压范围VIN = 1.10 V至1.98 V，无需外部偏置电源
• 固定输出电压范围：VOUT_FIXED = 0.9 V至1.5 V
• 可调输出电压范围：VOUT,ADJ = 0.5 V至1.5 V
• 超低噪声：2 μV rms，100 Hz至100 kHz
• 噪声频谱密度：10 kHz时为4 nV/√Hz，100 kHz时为3 nV/√Hz
• 低压差：3 A负载下典型值为95 mV
• 工作电源电流：无负载时典型值为4.5 mA
• 在电压、负载和温度变化范围内，固定输出电压精度为±1.5%
• 出色的电源抑制比（PSRR）性能：3 A负载、10 kHz时典型值为59 dB，3 A负载、100 kHz时典型值为43 dB
• 出色的负载/电压瞬态响应
• 软启动功能可降低浪涌电流
• 针对10 μF小型陶瓷电容进行优化
• 限流和热过载保护
• 电源正常指示
• 精确使能
• 16引脚、3 mm × 3 mm LFCSP封装

• 为对噪声敏感的应用提供稳压，如射频（RF）收发器、模数转换器（ADC）和数模转换器（DAC）电路、锁相环（PLL）、压控振荡器（VCO）和时钟集成电路
• 现场可编程门阵列（FPGA）和数字信号处理器（DSP）电源
• 医疗保健领域
• 工业和仪器仪表领域
