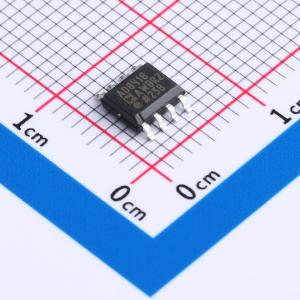

温馨提醒：图片仅供参考，商品以实物为准
AD8418AWBRZ
双向、零漂移、电流检测放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高压、高分辨率电流分流放大器。它的初始增益为20V/V，在整个温度范围内的最大增益误差为±0.15%。缓冲输出电压可直接与任何典型转换器连接。在-2V至+70V范围内具有出色的输入共模抑制能力
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8418AWBRZ
- 商品编号
- C459707
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -2V~70V | |
| 增益 | 20V/V | |
| 带宽 | 250kHz | |
| 输入偏置电流(Ib) | 260uA | |
| 输入失调电压(Vos) | 100uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 4.1mA | |
| 输入失调电压温漂(Vos TC) | 0.4uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | 110nV/√Hz@1kHz |
商品概述
AD8418A是一款高压、高分辨率的电流检测放大器。它的初始增益为20 V/V，在整个温度范围内的最大增益误差为±0.15%。缓冲输出电压可直接与任何典型的转换器接口。AD8418A在-2V至+70V的输入共模电压范围内具有出色的共模抑制能力。AD8418A可在各种汽车和工业应用中，通过检测电阻进行双向电流测量，这些应用包括电机控制、电源管理和螺线管控制。 AD8418A在-40℃至+150℃的温度范围内具有卓越的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，典型失调漂移为0.1 μV/℃。AD8418A符合汽车应用要求。该器件包含EMI滤波器和专利电路，可在脉冲宽度调制（PWM）类型的输入共模电压下保证输出精度。典型输入失调电压为±100 μV。AD8418A提供8引脚MSOP和8引脚SOIC_N封装，还有10引脚MSOP引脚排列选项，适用于故障模式与影响分析（FMEA）。
商品特性
- 典型失调漂移为0.1 μV/℃
- 在整个温度范围内，最大电压失调为±200 μV
- 电源工作范围为2.7 V至5.5 V
- 包含电磁干扰（EMI）滤波器
- 高共模输入电压范围：-2 V至+70 V，连续工作范围：-3 V至+80 V，可连续耐受
- 最小直流共模抑制比（CMRR）：90 dB
- 初始增益ε = 20 V/V
- 宽工作温度范围：AD8418AWB和AD8418AB：-40℃至+125℃；AD8418AWH：-40℃至+150℃
- 双向工作
- 提供8引脚SOIC_N、8引脚MSOP和具备FMEA耐受性的10引脚MSOP引脚排列
- 通过AEC - Q100汽车应用认证
应用领域
- 电机控制中的高端电流检测
- 螺线管控制
- 电源管理
- 低端电流检测
- 诊断保护
