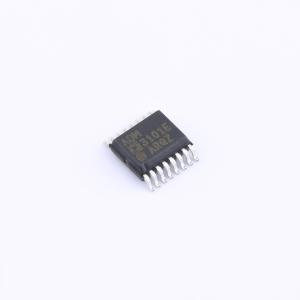

ADM3101EARQZ

±15 kV ESD保护，3.3 V单通道RS-232线路驱动器/接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADM3101E是一款高速、单通道、RS-232/ITU-T V.28收发器接口设备，工作于3.3 V电源。低功耗使其适用于电池供电的便携式仪器。
品牌名称: ADI(亚德诺)
商品型号: ADM3101EARQZ
商品编号: C459699
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.42克(g)

商品参数

商品概述

ADM3101E是一款高速单通道RS - 232/ITU - T V.28收发器接口器件，采用单3.3 V电源供电。低功耗特性使其非常适合电池供电的便携式仪器。 ADM3101E符合EIA/TIA - 232E和ITU - T V.28标准，数据速率最高可达460 kbps。所有RS - 232（TOUT和RIN）及CMOS（TIN和ROUT）输入输出均具备静电放电保护（最高±15 kV ESD保护）。由于ADM3101E输入输出引脚具备±15 kV ESD保护，该器件非常适合在电气环境恶劣或RS - 232电缆频繁插拔的场合使用。采用四个外部0.1 μF电荷泵电容构成电压倍增器/反相器，可实现单3.3 V电源供电。 ADM3101E提供12引脚LFCSP和16引脚QSOP两种封装，工作温度范围为 - 40℃至 + 85℃。

商品特性

数据速率460 kbps
1个发送通道和1个接收通道
符合EIA/TIA - 232E标准
0.1 μF电荷泵电容
接触放电：±8 kV
空气间隙放电：±15 kV

应用领域

通用RS - 232数据链路
工业/电信诊断端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	数据速率	460Kbps
	工作电压	3V~5.5V
	有无电荷泵	有
	工作温度	-40℃~+85℃
