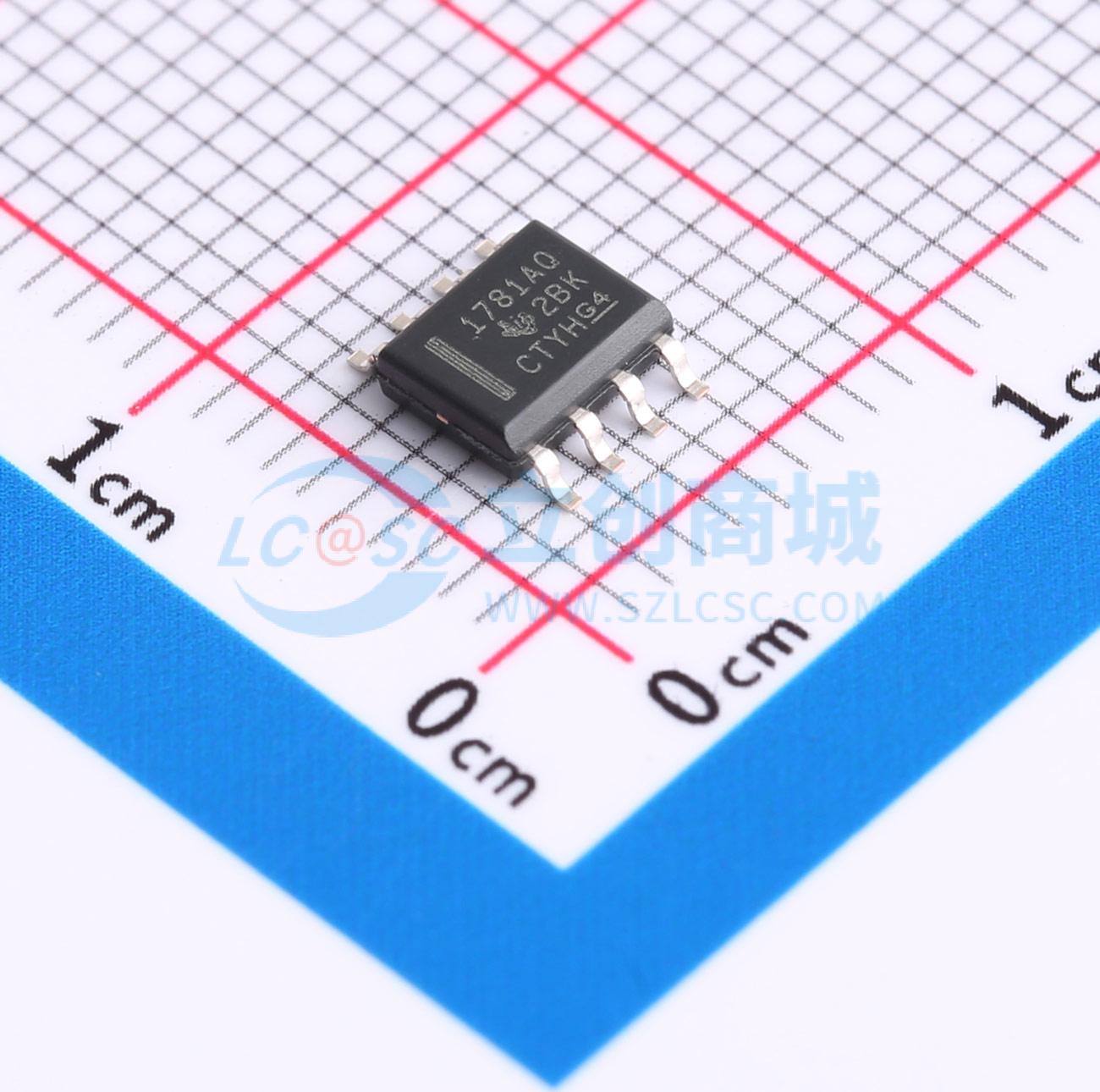

温馨提醒：图片仅供参考，商品以实物为准

SN65HVD1781AQDRQ1

SN65HVD1781A-Q1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 半双工RS-485收发器，数据速率高达1Mbps，具有过压保护和静电放电保护。
品牌名称: TI(德州仪器)
商品型号: SN65HVD1781AQDRQ1
商品编号: C459720
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.107克(g)

商品参数

商品概述

该器件可在遇到过压故障（例如电源直接短路、误接线故障、连接器故障、电缆挤压以及工具误用）时免受损坏。它还具有高级的人体放电模型保护规格，在静电放电(ESD) 事件发生时依然可保持稳定。 SN65HVD1781A-Q1 将一个差动驱动器和一个差动接收器组合在一起，这两个器件由单个电源供电。驱动器差动输出和接收器差动输入在内部进行连接，形成适用于半双工（双线总线）通信的总线端口。此端口具有宽共模电压范围，因此该器件适用于长电缆上的多点应用。该器件的温度范围是 -40°C 至 125°C。 SN65HVD1781A-Q1 器件是符合行业标准 SN75176 的引脚兼容收发器，这使得它成为了一种可用于大多数系统的普适版升级器件。该器件采用 5V 电源时完全符合 ANSI TIA/EIA 485 - A，并且可以使用 3.3V 电源运行，同时降低驱动器输出电压，以适用于低功耗应用。

商品特性

汽车电子应用认证，具有符合 AEC - Q100 标准的下列结果：
- 器件温度 1 级：-40°C 至 125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 H2
- 器件 CDM ESG 分类等级 C3B
总线引脚故障保护：> ±70V
3.3V 至 5V 的工作电源电压范围
总线引脚的 ±16kV HBM 保护
减少最多 320 个节点的单位负载
低功耗：
- 低待机电源电流：1μA（最大值）
- ICC 4mA 运行静态电流
符合行业标准 SN75176 的引脚兼容性
信号传输速率高达 1Mbps

应用领域

信息娱乐/仪表组
HMI 和显示屏
媒体接口
音响主机

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.15V~5.5V
	数据速率	1Mbps

	属性	参数值
	节点数	320
	静电保护	±16kV
	工作温度	-40℃~+125℃
	静态电流	1uA
	通讯模式	半双工
