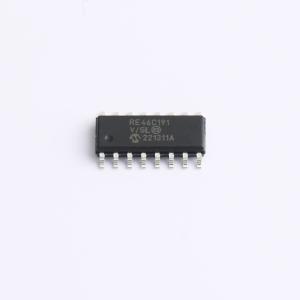

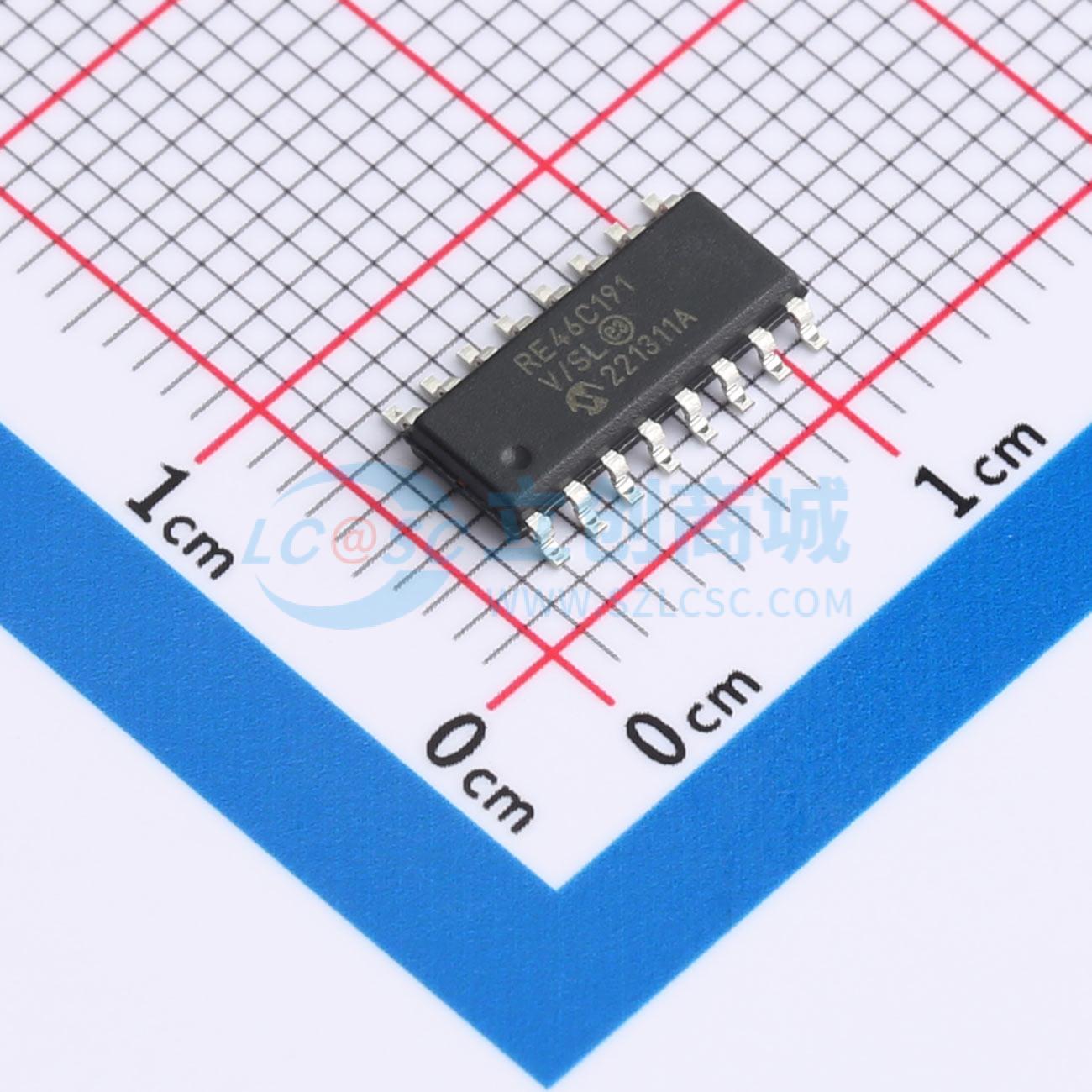

RE46C191S16TF

CMOS低压光电烟雾检测器ASIC，带互连和定时模式

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RE46C191是一款低功耗、低电压的CMOS光电型烟雾探测器IC。仅需极少的外部元件，该电路即可提供光电型烟雾探测器所需的所有功能。设计中包含一个增益可选的光电放大器，用于与红外发射/检测对配合使用。为了将待机电流降至最低，内部振荡器每10秒向烟雾检测电路供电一次。如果检测到烟雾，检测频率会增加以验证报警状态。高增益模式可用于按钮式腔体测试。每隔86秒检查一次电池电量低的情况，并在待机模式下每隔43秒测试一次腔体完整性。时间喇叭模式支持NFPA 72紧急疏散信号。互连引脚允许连接多个探测器，使得当一个单元报警时，所有单元都会发出声音。内部九分钟计时器可用于降低灵敏度模式。利用低功耗CMOS技术，RE46C191专为符合UL217标准的烟雾探测器设计。
品牌名称: MICROCHIP(美国微芯)
商品型号: RE46C191S16TF
商品编号: C457345
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.3565克(g)

商品参数

商品概述

RE46C191是一款低功耗、低电压的CMOS光电型烟雾探测器IC。仅需极少的外部元件，该电路即可提供光电型烟雾探测器所需的所有功能。设计中包含一个增益可选的光电放大器，用于与红外发射/检测对配合使用。为了将待机电流降至最低，内部振荡器每10秒向烟雾检测电路供电一次。如果检测到烟雾，检测频率会增加以验证报警状态。高增益模式可用于按钮式腔体测试。每隔86秒检查一次电池电量低的情况，并在待机模式下每隔43秒测试一次腔体完整性。时间喇叭模式支持NFPA 72紧急疏散信号。互连引脚允许连接多个探测器，使得当一个单元报警时，所有单元都会发出声音。内部九分钟计时器可用于降低灵敏度模式。利用低功耗CMOS技术，RE46C191专为符合UL217标准的烟雾探测器设计。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2600个/圆盘，最小起订量 1 个)

个

起订量：1 个2600个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电二极管
	正向压降(Vf)	-
	输出电流	40mA
	隔离电压(Vrms)	-
	直流反向耐压(Vr)	-
	负载电压	9.6V

	属性	参数值
	输出通道数	-
	上升时间(tr)	-
	下降时间	-
	工作温度	-10℃~+60℃
	电流传输比(CTR)最小值	-
	电流传输比(CTR)最大值/饱和值	-
	总功耗(Pd)	-
	正向电流(If)	50mA
