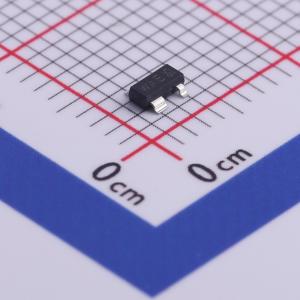

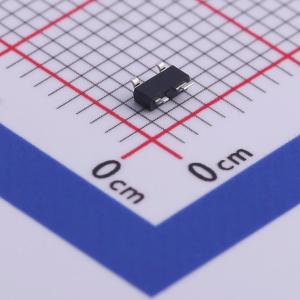

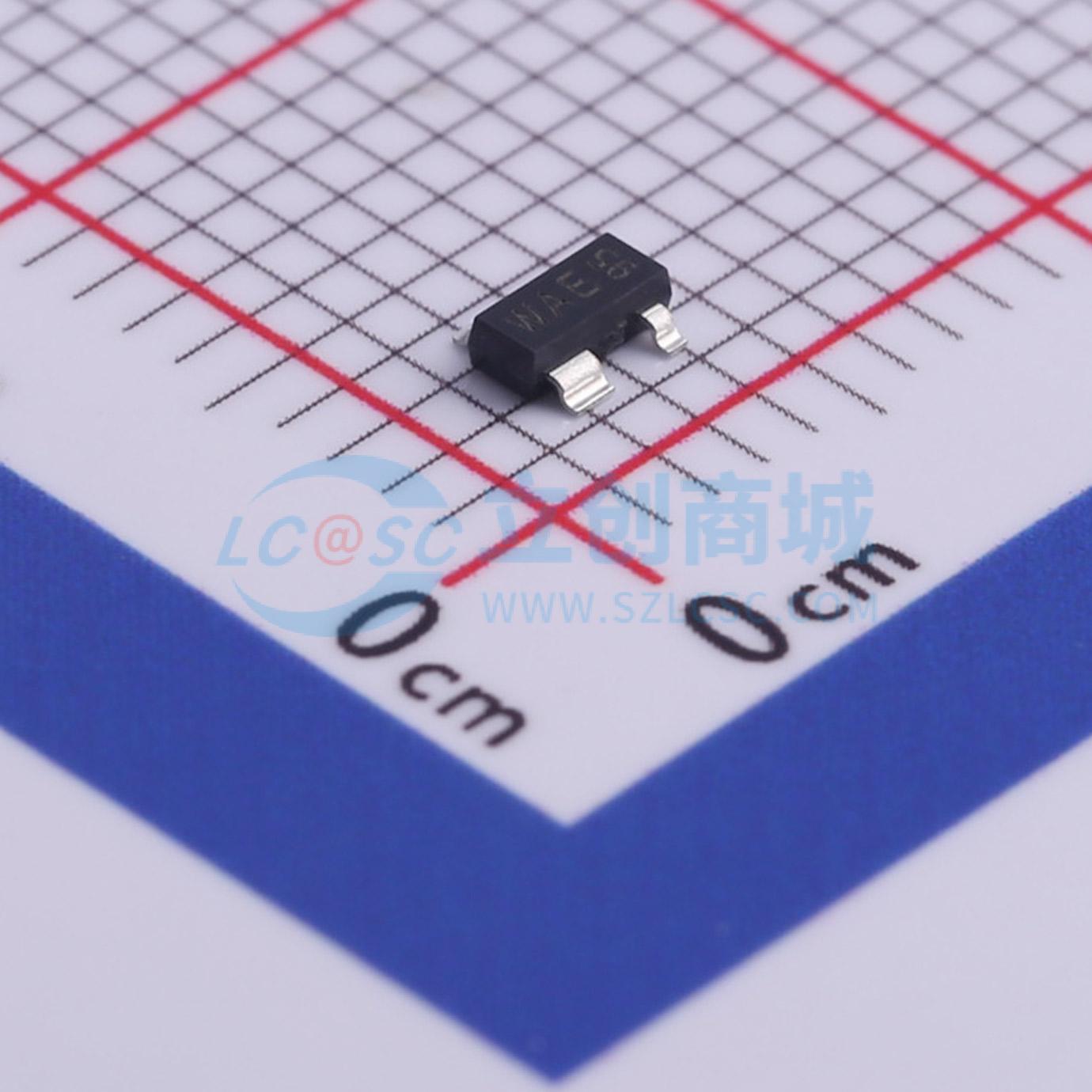

PRTR5V0U2AX,215
ESD 5.5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用小型SOT143B表面贴装器件（SMD）塑料封装的超低电容双轨到轨静电放电（ESD）保护二极管。该器件旨在保护两条高速数据线或高频信号线免受ESD和其他瞬态现象造成的损坏。PRTR5V0U2AX集成了两个超低电容轨到轨二极管和一个额外的ESD保护二极管，即使在没有电源电压的情况下也能确保信号线得到保护。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PRTR5V0U2AX,215
- 商品编号
- C455074
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.8pF |
商品概述
采用小型 SOT143B 表面贴装器件（SMD）塑料封装的超低电容双轨到轨静电放电（ESD）保护二极管。 该器件旨在保护两条高速数据线或高频信号线免受 ESD 及其他瞬态现象造成的损坏。 PRTR5V0U2AX 集成了两个超低电容轨到轨二极管和一个额外的 ESD 保护二极管，即使在无电源电压的情况下也能确保信号线得到保护。
商品特性
- 对两条高速数据线或高频信号线进行 ESD 保护
- 输入/输出到地的电容超低：C(I/O - GND) = 1.8 pF
- 符合 IEC 61000 - 4 - 2 标准，最高可承受 12 kV 的 ESD 保护，达到 4 级（ESD）
- 由于集成了额外的 ESD 保护二极管，钳位电压极低
- 反向电流极小
- 采用小型 SMD 塑料封装
应用领域
- USB 2.0 端口
- 数字视频接口（DVI）
- 高清多媒体接口（HDMI）
- 手机
- 数码相机
- 广域网/局域网系统
- 个人电脑、笔记本电脑、打印机及其他 PC 外设
