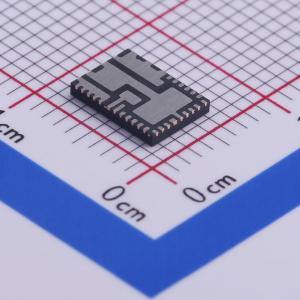

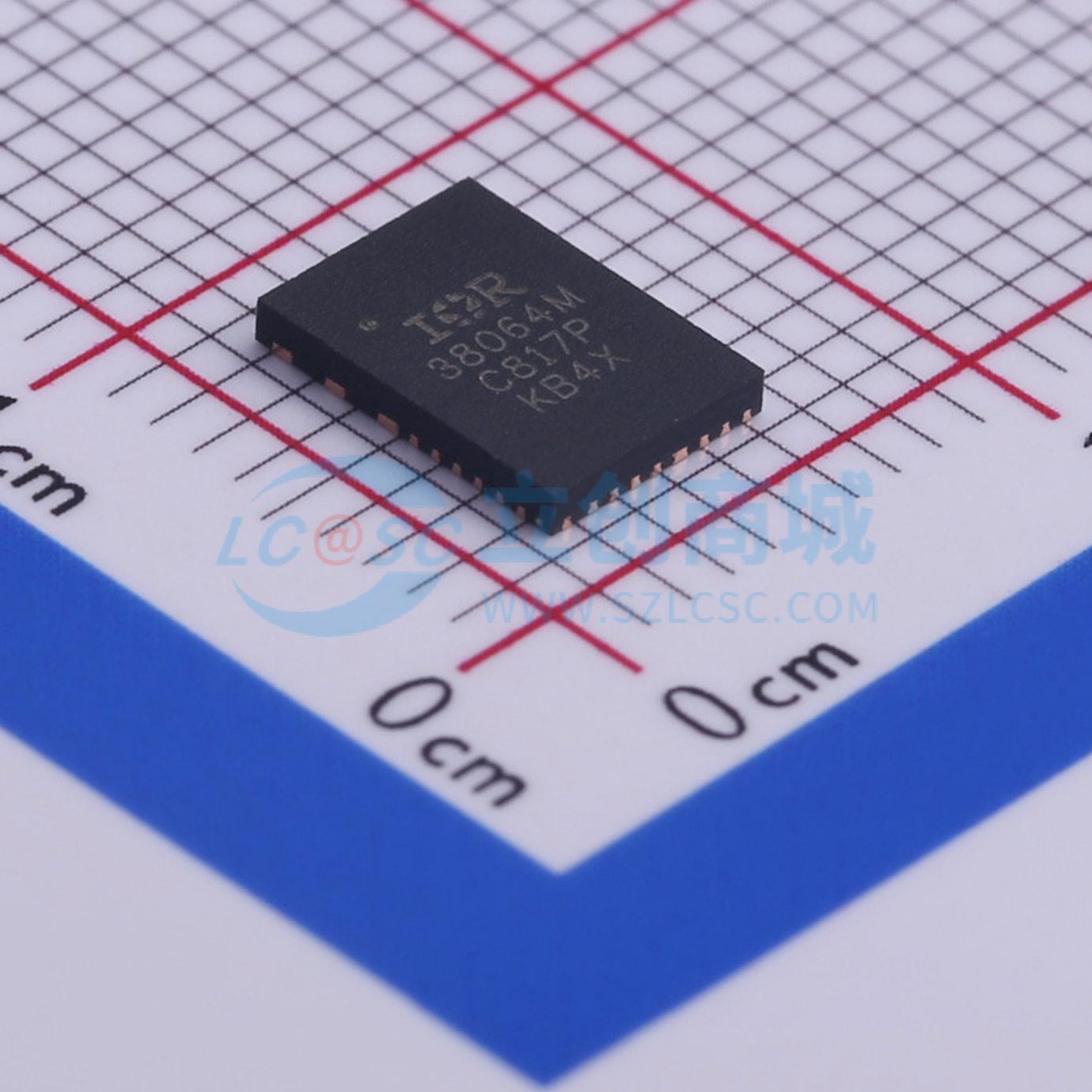

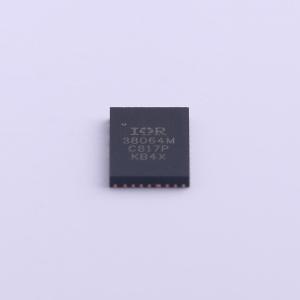

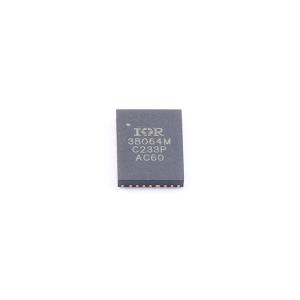

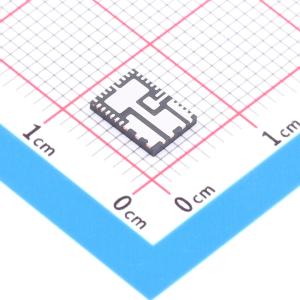

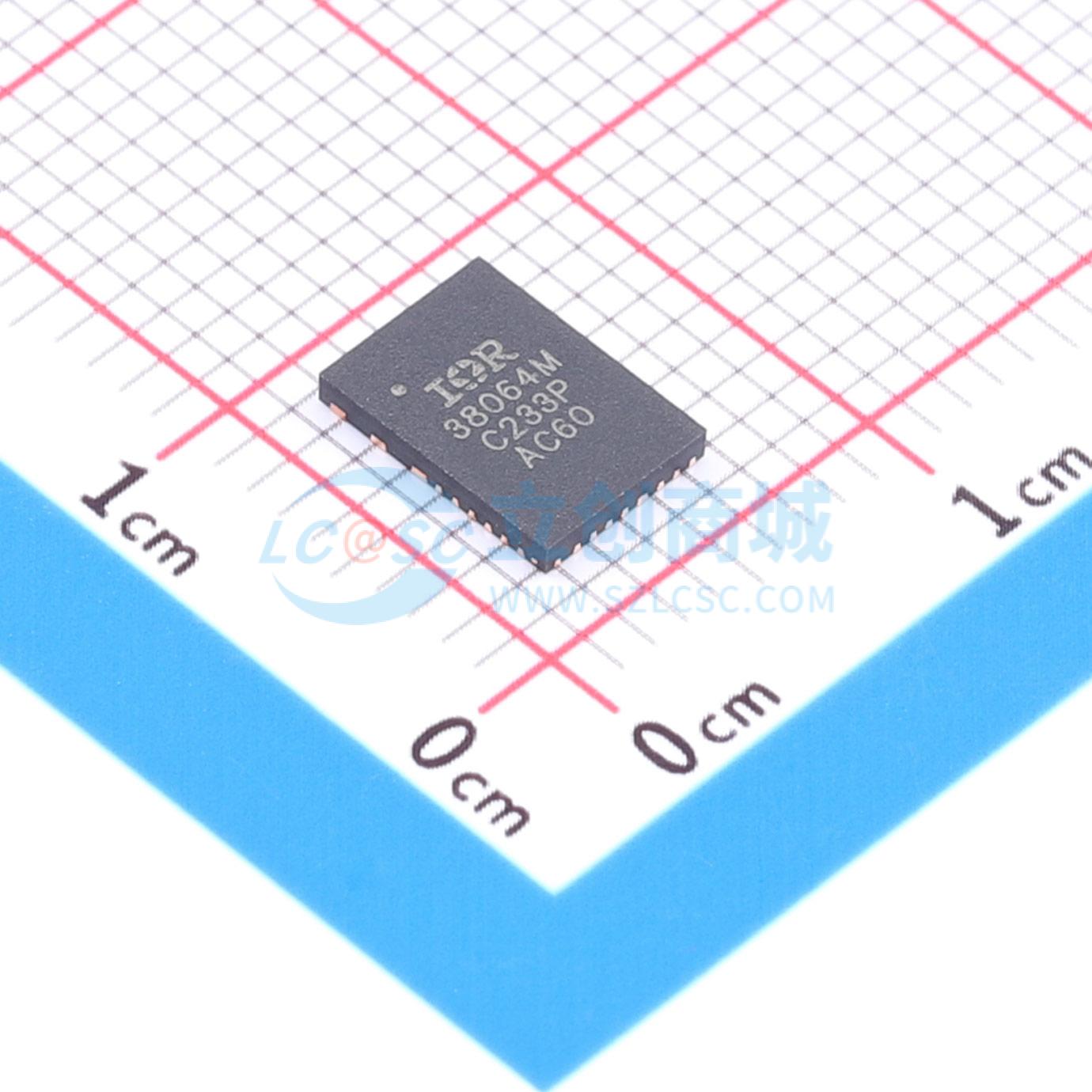

IR38064MTRPBF

35A降压型DC/DC转换器，带PMBus接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR38064是一款35A的降压型DC/DC转换器,具有同步整流功能,支持PMBus接口。它提供精确的输出电压调节,从0.5V到0.875*PVin,适用于低输出电压和高电流应用。内部LDO允许单电源操作,最高输入电压为21V。该芯片还具有全面的配置功能,可通过PMBus命令进行运行时控制、故障状态和遥测。
品牌名称: Infineon(英飞凌)
商品型号: IR38064MTRPBF
商品编号: C455138
商品封装: PQFN-26(5x7)
包装方式: 编带
商品毛重: 0.161克(g)

商品参数

商品概述

IR38064 PMBus SupIRBuck™ 是一款易于使用、高度集成且高效的 DC/DC 稳压器，具备 I2C/PMBus 接口。板载 PWM 控制器和 MOSFET 使 IR38064 成为节省空间的解决方案，可为低输出电压和大电流应用提供精确的电源。 IR38064 可通过 PMBus 进行全面配置，配置信息存储在内部存储器中。此外，PMBus 命令支持运行时控制、故障状态监测和遥测功能。 IR38064 也可作为标准模拟稳压器运行，无需任何编程，并且能够以模拟格式提供电流和温度遥测数据。 IR38064 是一款 35A 同步降压稳压器，具有可选数字接口和外部补偿的快速模拟 PWM 电压模式控制方案，可在各种应用中提供良好的抗噪性和快速动态响应。同时，启用数字 PMBus 接口可实现输出设置、故障功能的完全可配置性以及遥测功能。开关频率可编程，最高可达 1.5MHz，能够在尺寸和性能方面优化设计。 IR38064 可通过两个外部电阻或通过 PMBus 命令以数字方式编程，提供从 0.5V 到 0.875*PVin 的精确调节输出电压。IR38064 使用内部偏置电源（LDO）运行，典型值为 5.2V。

商品特性

内部 LDO 允许单 21V 供电运行
输出电压范围：0.5V 至 0.875*PVin
参考电压精度为 0.5%
使用 Rt/Sync 引脚或 PMBus 可将开关频率编程至最高 1.5MHz
具有预偏置启动功能的内部软启动
带电压监测功能的使能输入
具有真差分电压感应功能的远程感应放大器
快速模式 I2C 和 400kHz PMBus 接口
支持排序和跟踪功能
可选模拟模式或数字模式
66 条 PMBus 命令用于配置、控制、故障保护和遥测
具有可配置过流响应的热补偿电流限制
可选轻载效率模式
带平滑时钟的外部同步功能
专用输出电压感应保护，即使使能信号为低电平也保持有效
集成 MOSFET 和自举二极管
工作结温：-40℃ < Tj < 125℃
小尺寸 5mmx7mm PQFN 封装
无铅（符合 RoHS 标准）

应用领域

服务器应用
网络通信应用
嵌入式电信系统
分布式负载点架构

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.2V~21V
	输出电压	-
	输出电流	35A
	开关频率	1.65MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
