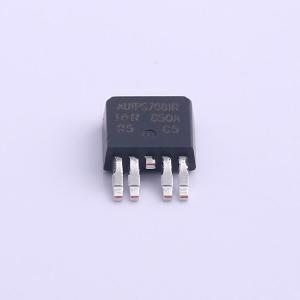

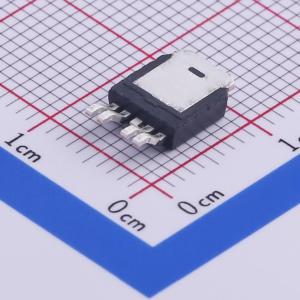

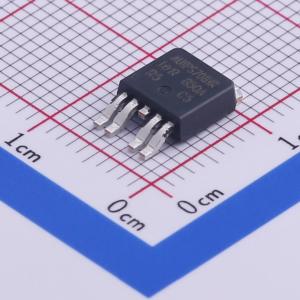

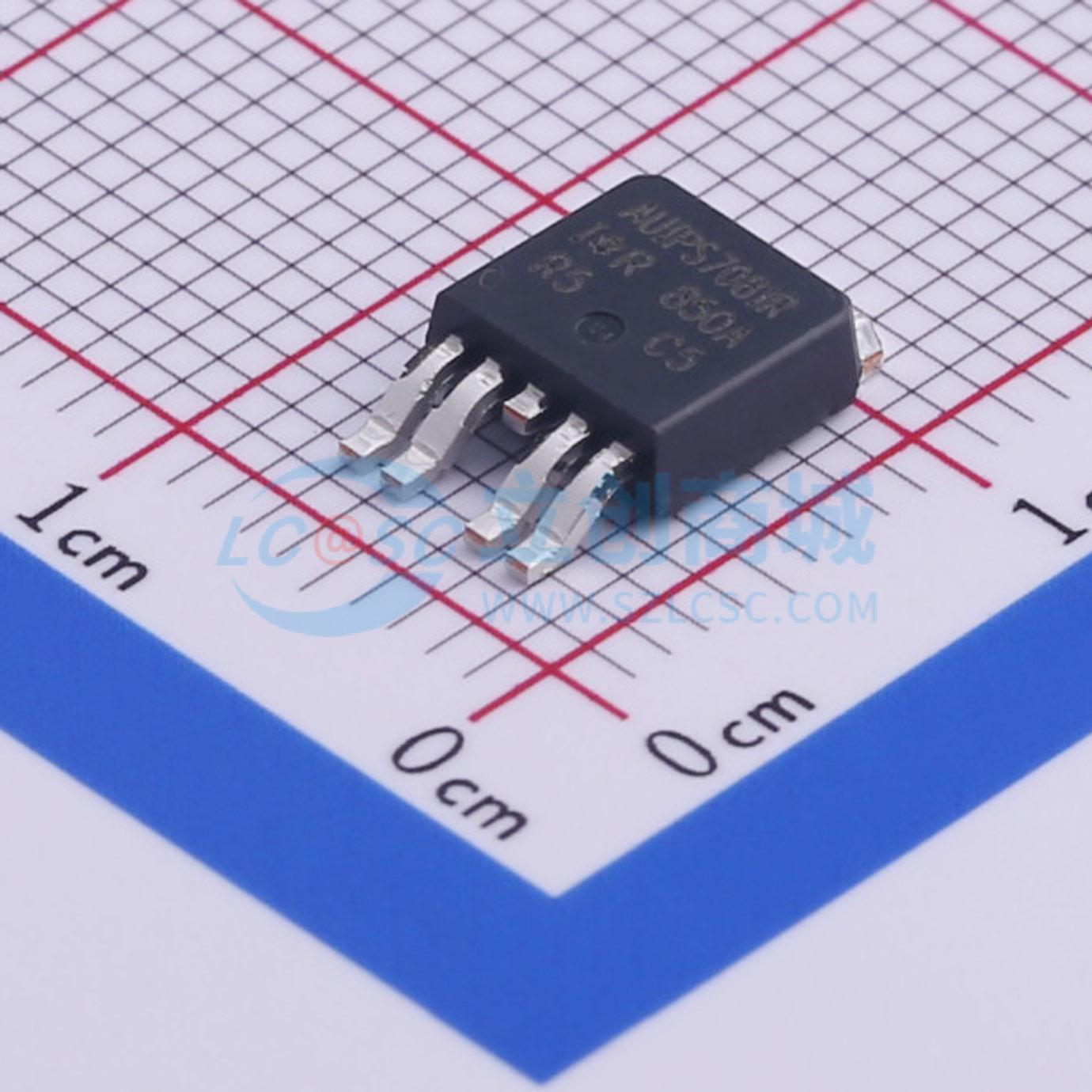

温馨提醒：图片仅供参考，商品以实物为准
AUIPS7081RTRL
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~5.5V | |
| 导通电阻 | 70mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
AUIPS7081(R)(S)是一款五引脚智能功率开关（IPS），内置短路、过温、ESD保护功能，具备电感负载处理能力和诊断反馈功能。输出电流被限制在Ilim值。在热保护启动前，电流限制功能一直有效。如果结温超过Tshutdown，过温保护会关闭器件。当结温冷却至低于Tshutdown 7℃后，器件将自动重启。提供一个诊断引脚，用于反馈短路、过温及开路负载检测状态。双电平转换器电路允许逻辑地和负载之间存在较大偏移。
商品特性
- 过温关断（自动重启）
- 短路保护（电流限制）
- 有源钳位
- 开路负载检测
- 逻辑地与功率地隔离
- ESD保护
- 接地丢失保护
- 状态反馈
