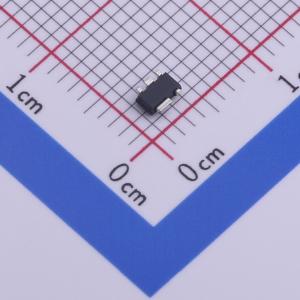

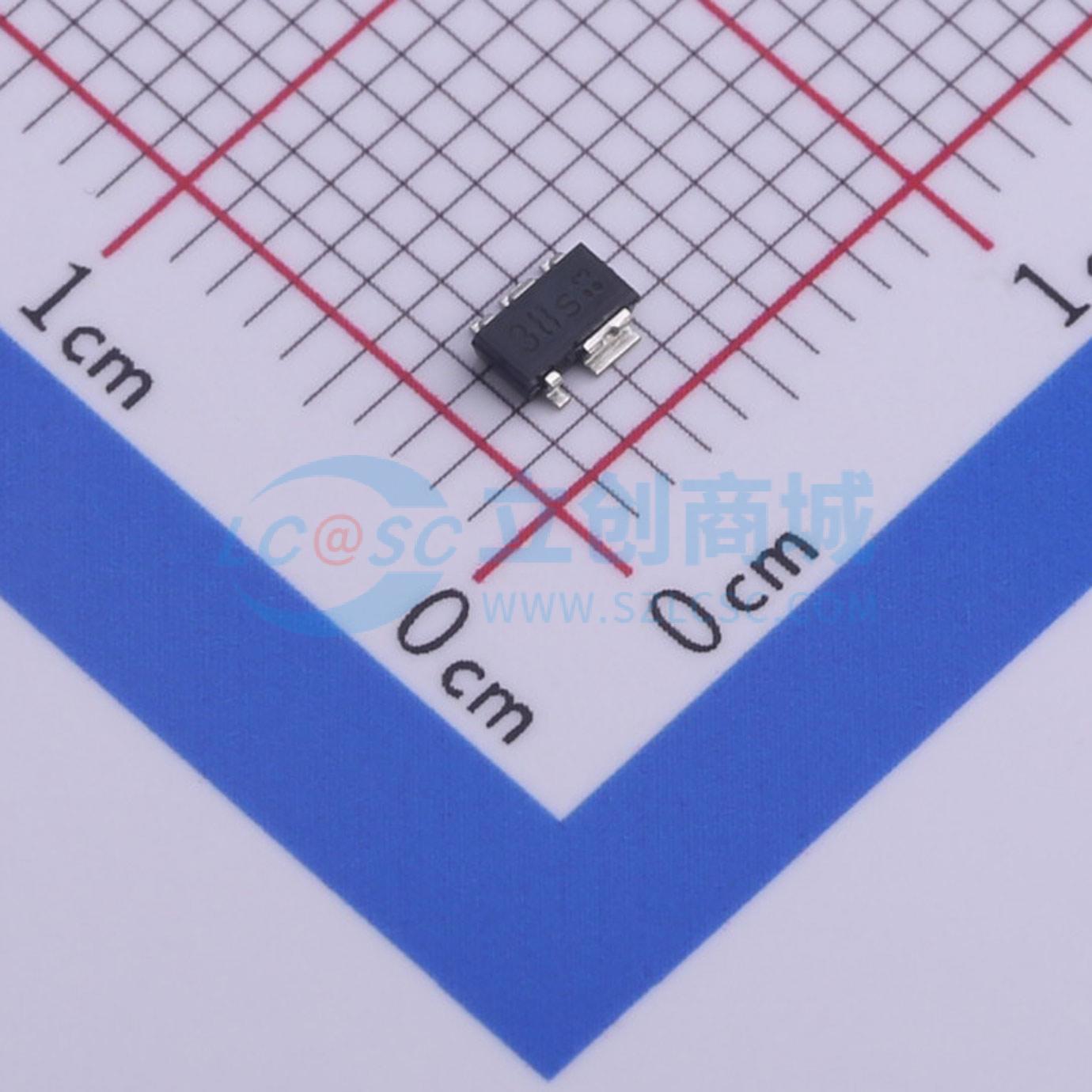

温馨提醒：图片仅供参考，商品以实物为准

BTS3800SLHTSA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Infineon(英飞凌)
商品型号: BTS3800SLHTSA
商品编号: C455180
商品封装: SCT-595
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

BTS3800SL是一款采用PG-SCT595封装的单通道低压侧电源开关，内置保护功能。该器件单片集成了N沟道功率MOSFET和额外的保护功能。BTS3800SL特别设计用于汽车和工业应用中的受保护继电器驱动器。

该器件能够切换各种电阻性、电感性和电容性负载，受限于EAS和最大电流能力。BTS3800SL在IN引脚相对于源极引脚（地）提供ESD保护。过温保护可防止因过载和/或不良冷却条件导致的器件过热。温度信息由位于功率级中的单片温度传感器提供。BTS3800SL具有热锁存功能。即使测量温度已降至热滞回值以下，器件也会关闭并保持关闭状态。在冷却后，可以通过切换IN引脚重新开启器件。过电压保护在负载突降或电感关断条件下有效。在这些条件下，功率级限制漏极到源极的电压在VDS(AZ)处，并耗散能量。

商品特性

短路和过载保护
具有锁存行为的热关断
静电放电保护
过电压保护
适用于5V和3.3V的逻辑电平输入
小尺寸汽车功率封装
绿色产品（符合RoHS标准）
AEC认证

应用领域

适用于汽车和工业应用中的继电器驱动
小负载的受保护电源开关
受保护的线路驱动器
受保护的供电开关
离散电路的替代方案

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	1

	属性	参数值
	输入控制逻辑	高电平有效
	工作电压	2.7V~5.5V
	工作温度	-40℃~+150℃
