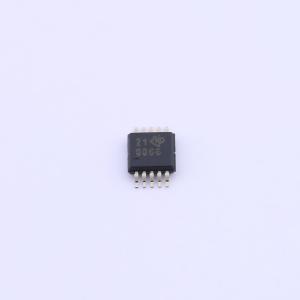

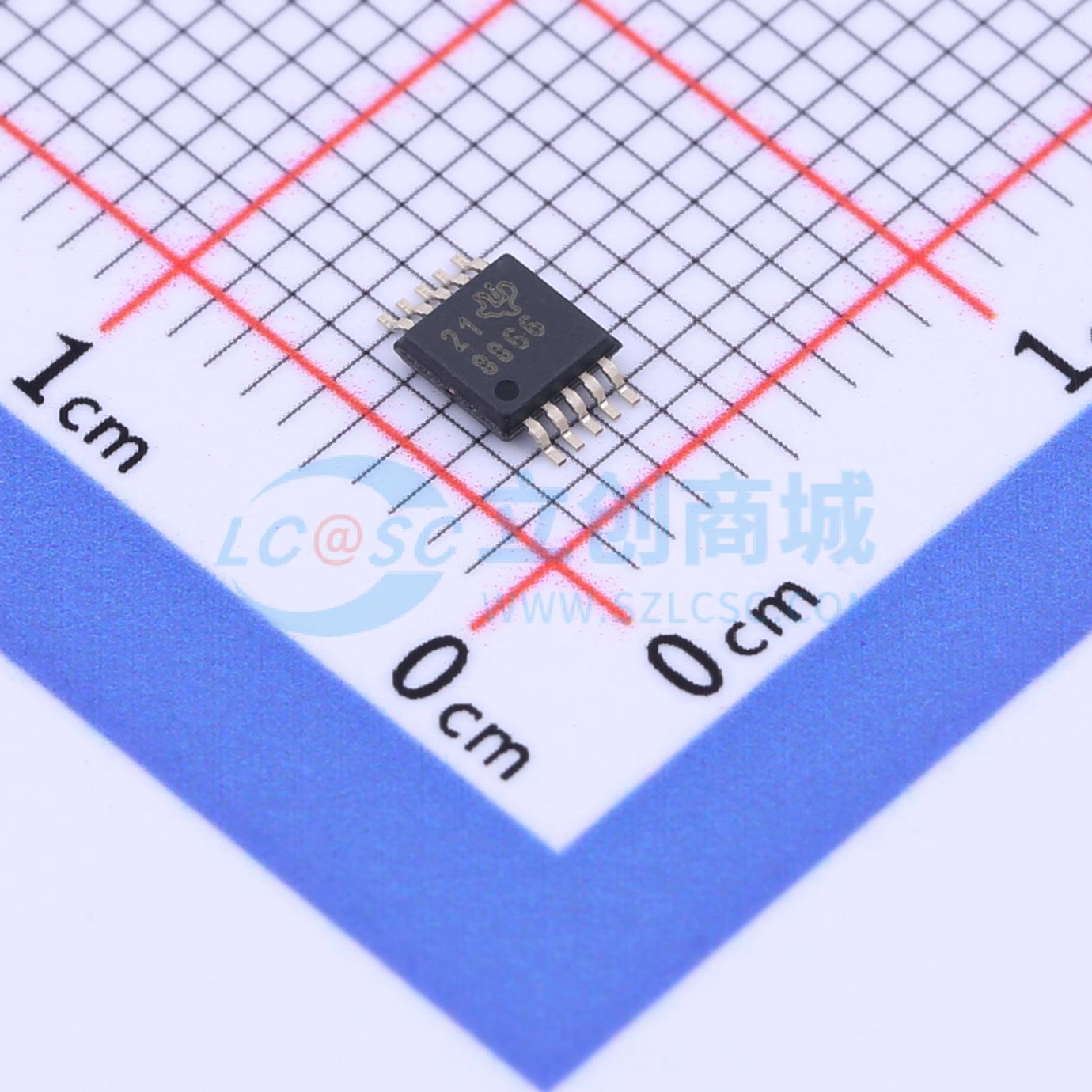

温馨提醒：图片仅供参考，商品以实物为准
ADS8866IDGSR
ADS8866 16位，100-kSPS，串行接口，微功耗，微型，单端输入，SAR模拟到数字转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8866 具有单端输入、SPI 接口和菊花链的 16 位、100kSPS、单通道 SAR ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8866IDGSR
- 商品编号
- C455432
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 100kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~3.6V；1.65V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 93dB | |
| 时钟频率(fc) | 16MHz~66.6MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 50nA |
商品概述
ADS8866是一款16位、100 kSPS、单端输入的模数转换器（ADC）。该器件使用2.5 V至5 V的外部参考电压，无需额外的输入信号缩放即可提供多种信号范围选择。参考电压设置独立于模拟电源电压（AVDD），且可以超过该电压。 该器件支持-0.1 V至V_REF + 0.1 V范围内的单极性单端模拟输入。 该器件针对超低功耗运行进行了优化。功耗与速度直接成比例。这一特性使ADS8866非常适合低速应用。 ADC电源无需单独的LDO
商品特性
- 采样率：100 kHz
- 无延迟输出
- 单极性单端输入范围：0至+V_REF
- 支持菊花链选项的SPI兼容串行接口
- 出色的交流和直流性能：信噪比（SNR）：93 dB，总谐波失真（THD）：-108 dB
- 积分非线性（INL）：±1.0 LSB（典型值），±2.0 LSB（最大值）
- 微分非线性（DNL）：±1.0 LSB（最大值），16位无失码（NMC）
- 宽工作范围：
- 模拟电源电压（AVDD）：2.7 V至3.6 V
- 数字电源电压（DVDD）：1.65 V至3.6 V（独立于AVDD）
- 参考电压（REF）：2.5 V至5 V（独立于AVDD）
- 工作温度：-40°C至+85°C
- 低功耗：
- 100 kSPS时为0.7 mW
- 10 kSPS时为70 μW
- 掉电电流（AVDD）：50 nA
- 满量程阶跃稳定至16位：1200 ns
- 封装：VSSOP - 10和VSON - 10
应用领域
- 自动测试设备（ATE）
- 仪器仪表和过程控制
- 精密医疗设备
- 低功耗、电池供电的仪器
