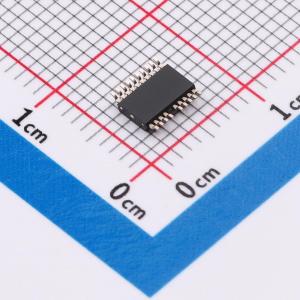

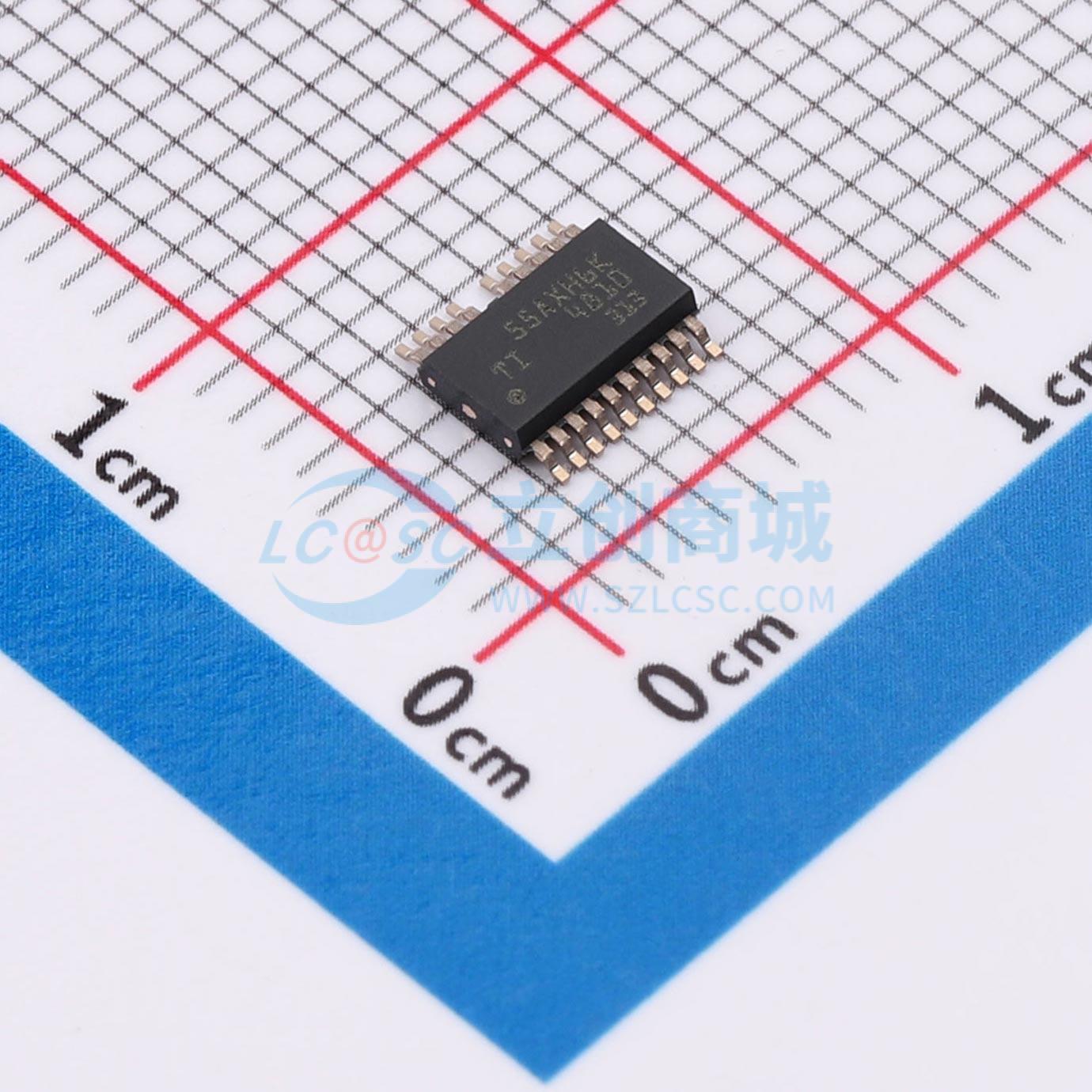

温馨提醒：图片仅供参考，商品以实物为准

TPS48100QDGXRQ1

具有短路保护和诊断功能的汽车类低IQ背靠背MOSFET智能高侧驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS48100QDGXRQ1
商品编号: C43131316
商品封装: VSSOP-19
包装方式: 编带
商品毛重: 0.611429克(g)

商品参数

	属性	参数值
	工作电压	3.5V~95V
	功能特性	集成电荷泵；短路保护；反向电压保护；欠压锁定
	工作温度	-40℃~+125℃

商品概述

TPS48100-Q1 是一款具有保护和诊断功能的 100V 低IQ 智能高侧驱动器。该器件具有 3.5V 至 95V 的宽工作电压范围，适用于 12V、24V 和 48V 系统设计。该器件可以承受低至 –65V 的负电源电压并保护负载免受这些电压的影响。它包含两个具有单独控制输入（INP1、INP2）的强大2A（拉电流和灌电流）栅极驱动器，用于驱动采用共源极配置的背靠背 MOSFET。强大的栅极驱动能力可在大电流系统设计中使用并联 MOSFET 实现电源开关。该器件提供可调节的短路保护功能。可以配置自动重试和锁存故障行为。可通过外部检测电阻或 MOSFET VDS 检测完成电流检测。可通过使用 CS_SEL 引脚输入实现高侧或低侧电流检测电阻配置。该器件还通过对SCP_TEST 输入的外部控制来诊断内部短路比较器。运行期间的低静态电流（35µA，典型值）可实现常开型系统设计。在 EN/UVLO 处于低电平时，静态电流降至 1μA（典型值）。TPS48100-Q1 可采用 19 引脚 VSSOP 封装。

商品特性

符合面向汽车应用的 AEC-Q100 汽车标准
器件温度等级1: -40℃ 至 +125℃ 环境工作温度范围
功能安全型，可提供用于功能安全系统设计的文档
3.5V 至 95V 输入范围（最大值为 100V）
反向输入保护低至 –65V
具有 345µA 容量的集成 11V 电荷泵
低静态电流，运行时为 35µA
1µA 低关断电流（EN/UVLO = 低电平）
两个强大的栅极驱动器（2A 拉电流和灌电流），用于通过单独的控制输入（INP1、INP2）进行背靠背MOSFET 驱动
使用外部 Rsense 或 MOSFET VDS 检测且具有可调延迟 (TMR) 的可调节短路保护 (ISCP)
高侧或低侧电流检测配置 (CS_SEL)
短路故障、电荷泵欠压、输入欠压和短路比较器诊断 (SCP_TEST) 期间的故障指示 (FLT)
可调节输入欠压锁定 (UVLO)

应用领域

汽车类 48V 锂离子电池管理系统
直流/直流转换器
汽车类配电盒
无线电动工具
具有独立放电和充电 FET 控制的 BMS 断路器

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
