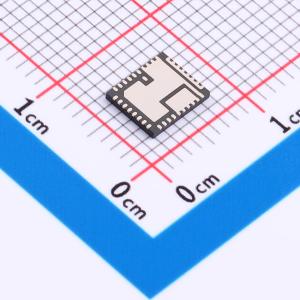

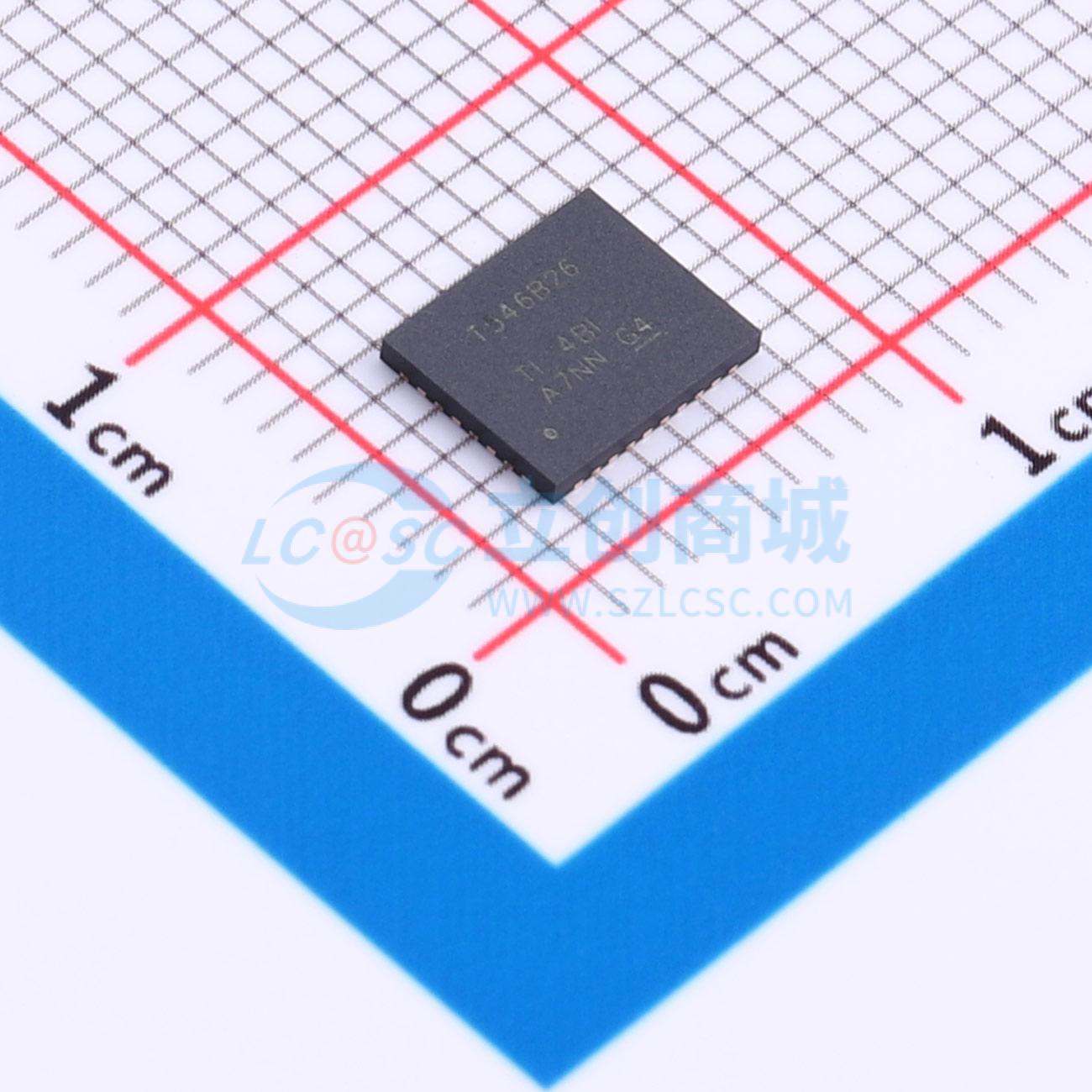

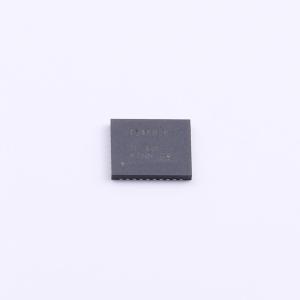

温馨提醒：图片仅供参考，商品以实物为准

TPS546B26RXXR

降压型 25A 4V~18V

描述: 器件是一款高度集成的降压转换器，采用D-CAP4控制拓扑，可实现快速瞬态响应。所有可编程参数均可通过PMBus接口进行配置，而且可作为新的默认值存储在NVM中，以尽可能减少外部元件数量。引脚配置选项支持以下配置：DCM或FCCM、过流限制、故障响应、内部或外部反馈电阻器、输出电压选择或范围、开关频率和补偿。PMBus接口具有1MHz时钟支持，为配置提供了便捷且标准化的数字接口，并且实现了对输出电压、输出电流和内部裸片温度等关键参数的遥测。对故障状况的响应可设置为重新启动、锁存或忽略，具体取决于系统要求。
品牌名称: TI(德州仪器)
商品型号: TPS546B26RXXR
商品编号: C43131386
商品封装: WQFN-37
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	输出通道数	1
	拓扑结构	降压式
	输出类型	可调
	功能特性	输出电压差分采样；内置LDO稳压器；可调软启动；过流保护；工作状态指示；可调限流

商品概述

TPS546B26 是一款具有 PMBus® 和遥测功能、4V 至 18V 输入、25A 的同步降压转换器。TPS546B26 器件是一款高度集成的降压转换器，采用 D-CAP4 控制拓扑，可实现快速瞬态响应。所有可编程参数均可通过 PMBus 接口进行配置，而且可作为新的默认值存储在 NVM 中，以尽可能减少外部元件数量。引脚配置选项支持以下配置:DCM 或 FCCM、过流限制、故障响应、内部或外部反馈电阻器、输出电压选择或范围、开关频率和补偿。PMBus 接口具有 1MHz 时钟支持，为配置提供了便捷且标准化的数字接口，并且实现了对输出电压、输出电流和内部裸片温度等关键参数的遥测。对故障状况的响应可设置为重新启动、锁存或忽略，具体取决于系统要求。TPS546B26 具有一个选项，可利用外部 5V 电源通过 VDRV 和 VCC 引脚使内部 5V LDO 过驱，以提高效率、降低功率耗散并实现在较低输入电压下启动。TPS546B26 是一款无铅器件，符合 RoHS 标准，无需豁免。

商品特性

输入范围为 4V 至 18V 时，无外部偏置
输入范围为 2.7V 至 18V 时，有外部偏置
0.4V 至 5.5V 输出电压
支持 25A 单相
Rdson_HS = 2.6mΩ，Rdson_LS = 1mΩ
400kHz 至 2MHz 工作频率（通过引脚配置实现四种离散设置，通过 PMBus® 实现其他设置）
PMBus 可编程
修订版 1.5，符合 PASSKEY 安全特性
输入电压、输出电压、输出电流、温度遥测
提供可编程过流、过压、欠压、过热保护
扩展的写保护特性
用于存储配置设置的非易失性存储器
对输出电压进行编程有两种方法
内部电阻分压器（分立式设置），具有通过引脚配置选择的启动电压
外部电阻分压器（连续设置），通过 VBOOT 选择启动电压
提供精密电压基准和差分遥感，可实现高输出精度
从 0℃ 到 85℃ 结温的 DAC 精度为 +/-0.5%
-40℃ 至 125℃ 结温范围内的 Vout 容差为 +/-1%
仅在单相中可选 FCCM/DCM
无需通过引脚配置进行 PMBus 通信即可启动
安全启动至预偏置输出电压
0.5ms 至 16ms 可编程软启动时间
D-CAP4 具有快速瞬态响应的控制拓扑，支持所有陶瓷输出电容器
可编程内部环路补偿
提供可选逐周期谷值电流限制
开漏电源正常状态输出

应用领域

服务器和云计算 POL
硬件加速器
网络接口卡

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	400mV~5.5V
	输出电流	25A
	开关频率	400kHz~2MHz
