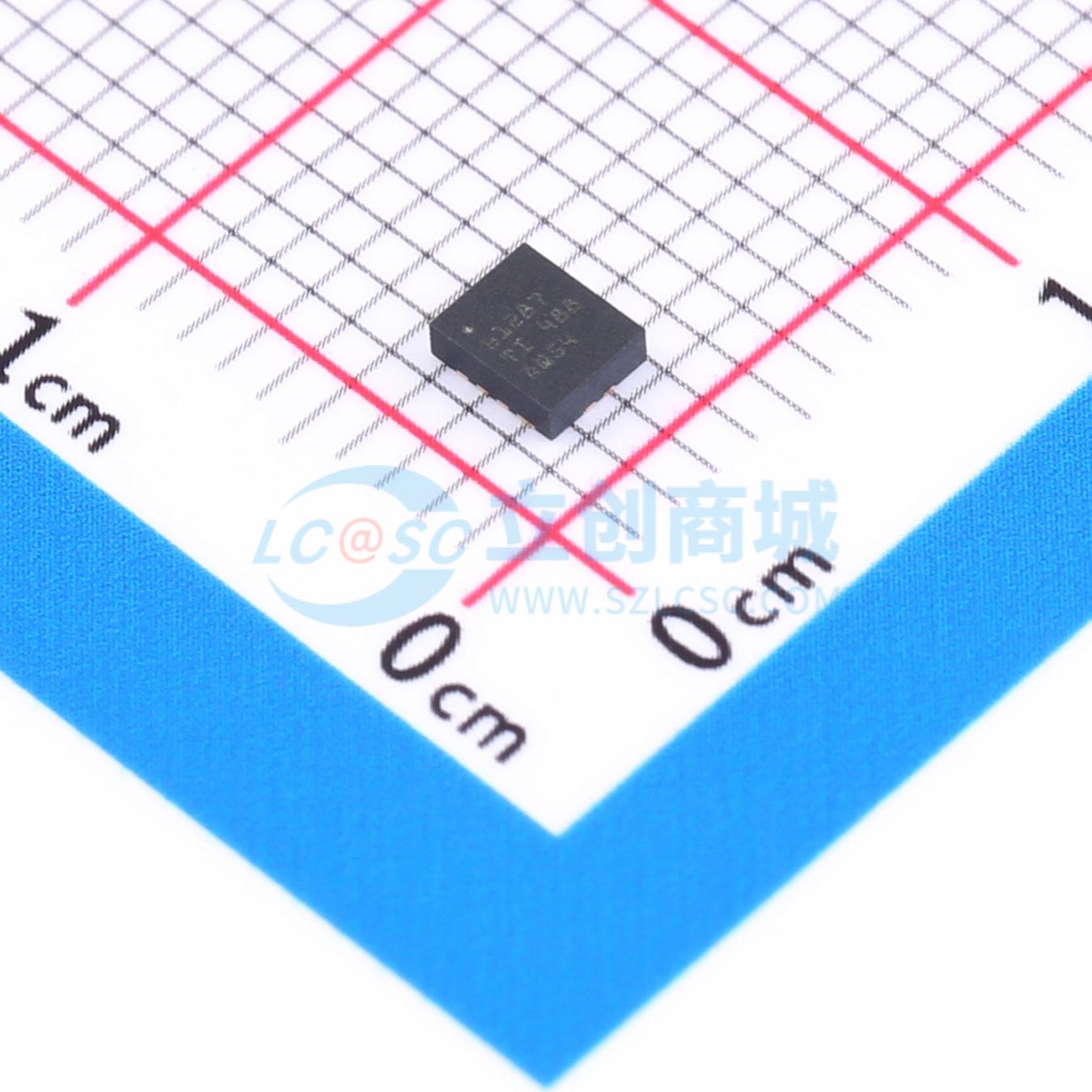

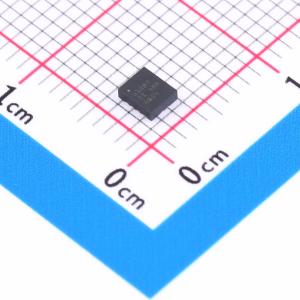

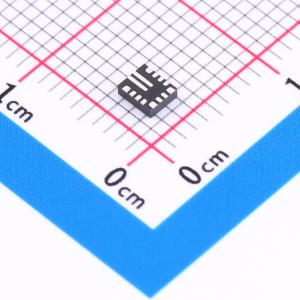

TPS61287RZPR

升压型 2.5V~23V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一种高功率密度的同步升压转换器，集成了高端同步整流MOSFET，并使用外部低端MOSFET，以提供高效、小尺寸的解决方案。输入电压范围为2.0V至23V，输出电压高达25V，具有20A开关谷电流能力。采用自适应恒定导通时间谷电流控制拓扑来调节输出电压。在中等到重负载条件下，以脉冲宽度调制（PWM）模式运行
品牌名称: TI(德州仪器)
商品型号: TPS61287RZPR
商品编号: C43131394
商品封装: VQFN-HR-14(2.5x3)
包装方式: 编带
商品毛重: 0.195238克(g)

商品参数

	属性	参数值
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	3uA
	开关管(内置/外置)	外置；内置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；频率同步；逐波限流；过流保护；可调限流

商品概述

TPS61287 是一款高功率密度同步升压转换器，集成了高侧同步整流器 MOSFET，并使用外部低侧 MOSFET 来提供高效率的小尺寸解决方案。TPS61287 具有 2.0 V 至 23 V 的宽输入电压范围，输出电压高达 25 V，具有 20A 开关谷值电流能力。TPS61287 采用自适应恒定导通时间谷值电流控制拓扑结构来调节输出电压。在中等到重负载条件下，TPS61287 在脉宽调制 (PWM) 模式下工作。在轻负载条件下，通过配置 MODE 引脚可实现两种可选模式:自动 PFM 模式（可提高轻负载效率）和强制 PWM 模式（可避免因开关频率较低而引发可闻噪声和其他问题）。TPS61287 支持可堆叠多相运行。最多可将 4 个 TPS61287 配置为在相同开关频率下进行多相运行，以支持更高的功率和输入电流平衡。TPS61287 采用 2.5 mm × 3.0 mm VQFN HotRod™ Lite 封装，尽可能减少了外部元件的数量，可提供超小尺寸解决方案。

商品特性

宽输入电压和输出电压范围
启动时的最小输入电压为 2.5 V
较高的效率和功率容量
可编程开关峰值电流限制:5A至20A
集成式 8.5 mΩ 高侧 MOSFET
开关频率:320kHz
效率高达 92.3% （VIN = 3.6 V, VOUT = 18 V 且 IOUT = 2.0 A 时）
效率高达 95.48% （VIN = 7.2 V, VOUT = 18 V 且 IOUT = 4.0 A 时）
支持可堆叠多相功能
可选择自动PFM和强制PWM模式
同步外部时钟功能
丰富的保护特性
27V输出过压保护
精密 EN/UVLO 阈值
逐周期过流保护
热关断
外部环路补偿
采用 2.5 mm × 3.0 mm VQFN HotRod™ Lite 封装

应用领域

Bluetooth™ 扬声器
LCD显示屏的电源驱动器
USB Type-C® 电力输送

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~23V
	输出电压	4.5V~25V
	开关频率	320kHz
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
