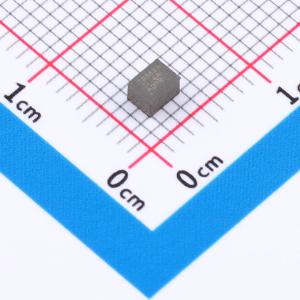

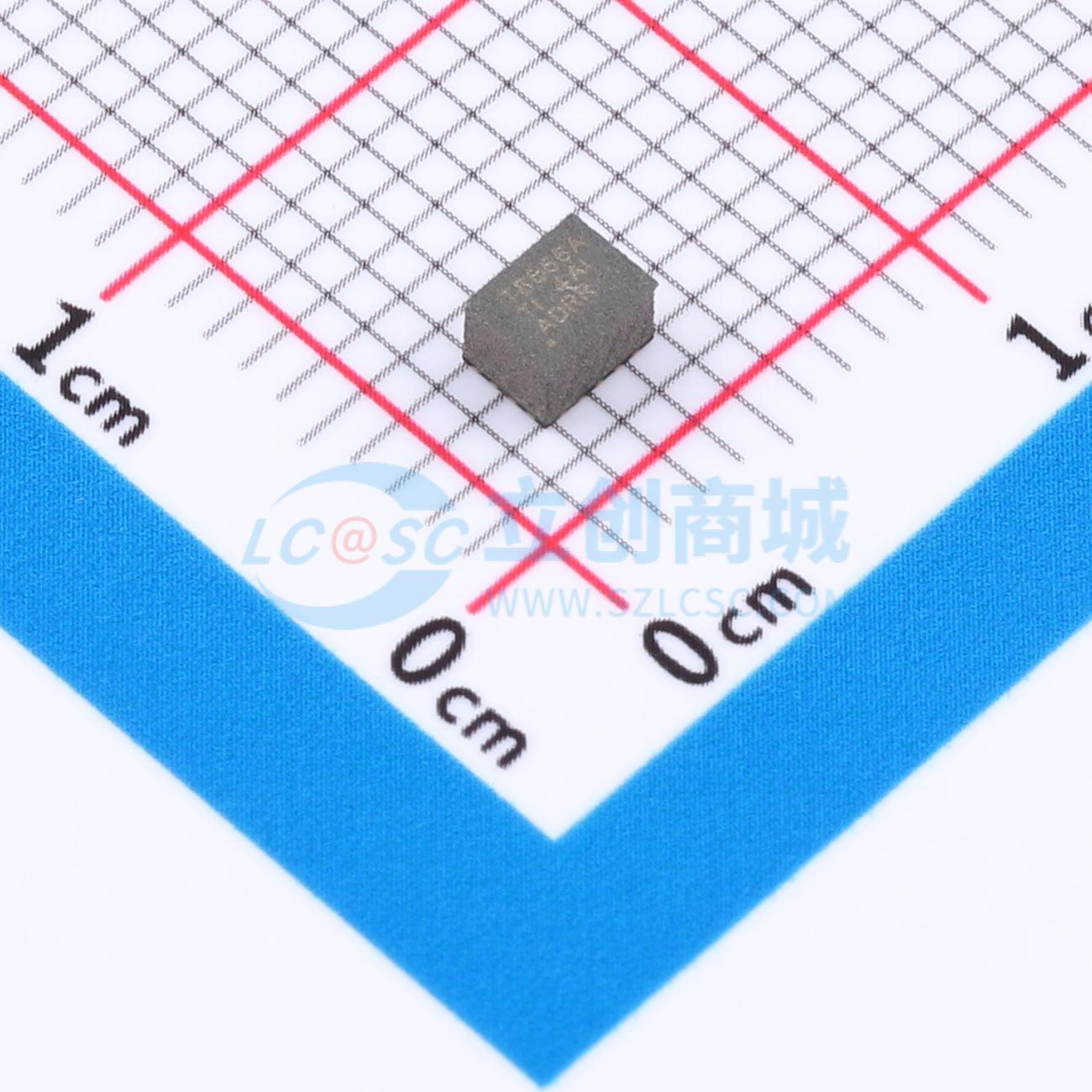

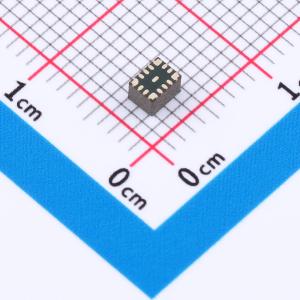

温馨提醒：图片仅供参考，商品以实物为准

TPSM82866AA0PRCFR

降压型 2.4V~5.5V 6A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该设备系列由 4A 和 6A 降压转换器电源模块组成，专为小尺寸解决方案和高效率而设计。电源模块集成了同步降压转换器和电感器，以简化设计、减少外部组件并节省 PCB 面积。低轮廓和紧凑的解决方案设计用于通过标准表面贴装设备进行自动组装。通过 DCS 控制架构和出色的负载瞬态性能，即使使用小输出电容，也能实现紧密的输出电压精度
品牌名称: TI(德州仪器)
商品型号: TPSM82866AA0PRCFR
商品编号: C43131702
商品封装: QFN-FCMOD-15(2.3x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	开关频率	2.4MHz
	工作温度	-40℃~+125℃
	长度	2.3mm
	宽度	3mm
	高度	1.95mm
	功能特性	轻载高效模式；可编程输出电压；欠压保护；过流保护；短路保护；自动故障恢复；过热保护

商品概述

TPSM8286xA 器件系列包含旨在实现小解决方案尺寸和高效率的 4A 和 6A 降压转换器电源模块。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。该器件采用紧凑的薄型封装，旨在通过标准表面贴装设备进行自动组装。采用的 DCS-Control 架构可实现严格的输出电压精度（即使与小型输出电容搭配工作时也是如此），以及出色的负载瞬态性能。该系列转换器在中高负载条件下以 PWM 模式运行，并在轻负载时自动进入节能模式运行，从而在整个负载电流范围内保持高效率。此类器件还可强制进入 PWM 模式运行，以实现超小的输出电压纹波。器件的 EN 和 PG 引脚支持顺序配置，可带来灵活的系统设计。集成的软启动功能降低了输入电源需要提供的浪涌电流。RDJ 封装支持高度为 1.4mm 的薄型设计。

商品特性

效率高达 96%
优异的热性能
1% 的输出电压精度
可实现快速瞬态响应的 DCS-Control 拓扑
专为满足低 EMI 要求而设计
采用 MagPack 技术屏蔽电感器和 IC
无键合线封装
通过优化的引脚排列简化了布局
输入电压范围为 2.4V 至 5.5V
同一器件型号可提供 0.6V 至 VIN 可调节输出电压
13 个集成式固定输出电压选项
强制 PWM 或省电模式
具有窗口比较器的电源正常状态指示器
2.4MHz 开关频率
4µA 运行静态电流
输出电压放电
100% 占空比模式
-40℃ 至 125℃ 工作温度范围
间距为 0.5mm 的 QFN 封装:RDJ、RDM:3.5mm × 4.0mm；RCF (MagPack):2.3mm × 3.0mm
设计尺寸小:RDJ、RDM:35mm2 设计尺寸；RCF (MagPack):28mm2 设计尺寸
也可使用 I2C 接口:TPSM82866C

应用领域

FPGA、CPU、ASIC 的内核电源
光学模块
工业运输
工厂自动化和控制

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	2.4V~5.5V
	转换效率	96%
	输出电压精度	±2%
	输出电流(最大值)	6A
	静态电流	4uA
