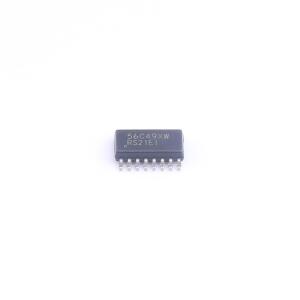

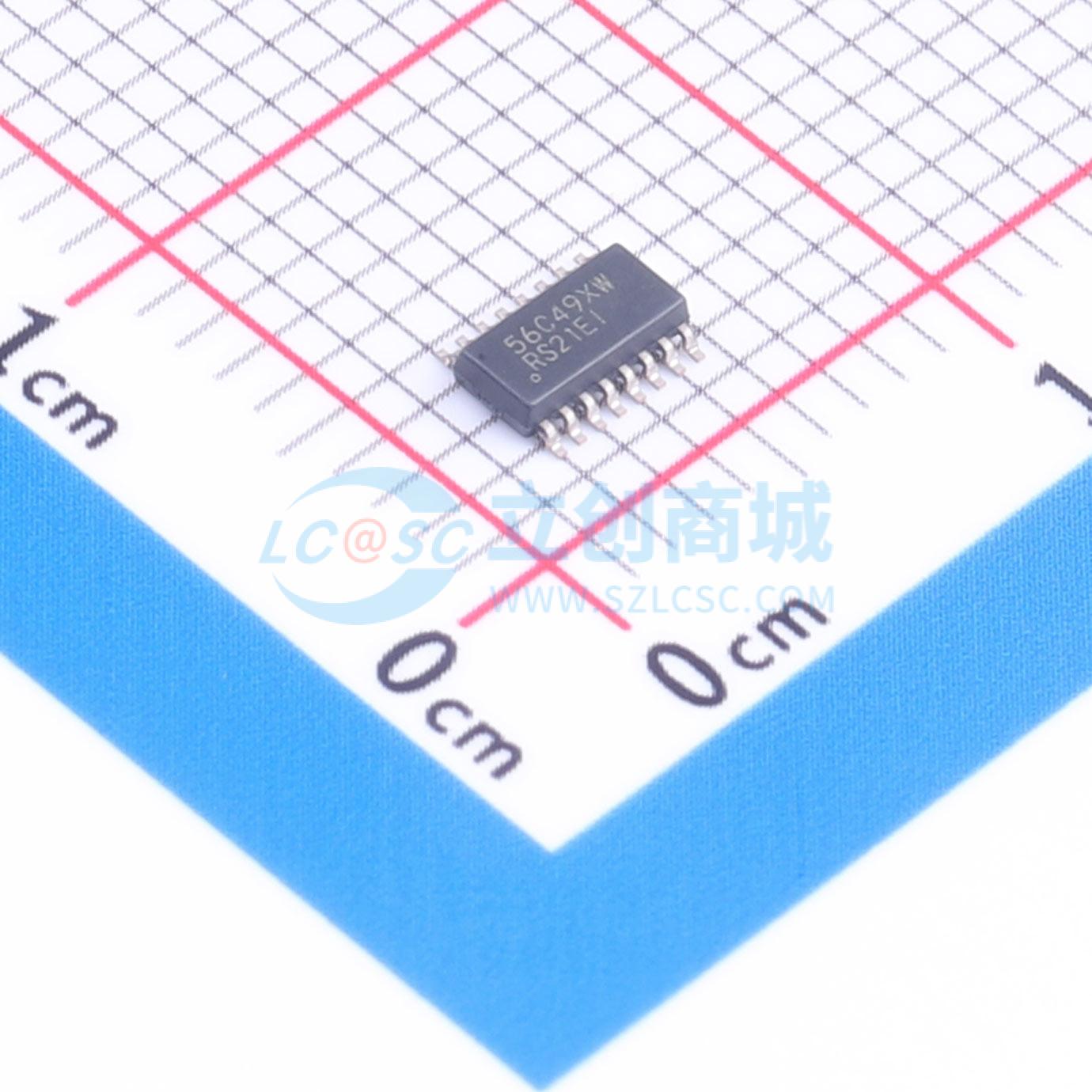

TRS3221EIDYYR

TRS3221E是一款单驱动器、单接收器RS-232解决方案，采用单VCC电源供电。RS-232引脚提供IEC 61000-4-2 ESD保护。该器件满足TIA/EIA-232-F标准要求，在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件采用单路3V至5.5V电源供电工作。该器件的数据信令速率最高可达250kbit/s，驱动器输出压摆率最高为30V/μs。当串行端口处于非活动状态时，可提供灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能生效。在此工作模式下，如果器件在接收器输入未检测到有效的RS-232信号，驱动器输出将被禁用。如果FORCEOFF设置为低电平且EN为高电平，驱动器和接收器都会关闭，电源电流降至1μA。断开串行端口或关闭外围驱动器会触发自动掉电条件。当FORCEON和FORCEOFF均为高电平时，自动掉电可被禁用。启用自动掉电后，当接收器输入接入有效信号时，器件会自动激活。INVALID输出会向用户通知接收器输入是否存在RS-232信号。如果接收器输入电压大于2.7V或小于-2.7V，或者处于-0.3V至0.3V之间的时长小于30μs，INVALID为高电平（有效数据）。如果接收器输入电压处于-0.3V至0.3V之间的时长超过30μs，INVALID为低电平（无效数据）。

• RS-232引脚具备ESD保护
• ±15kV人体模型 (HBM)
• ±8kV (IEC 61000-4-2, 接触放电)
• ±15kV (IEC 61000-4-2, 空气间隙放电)
• 满足或超过TIA/EIA-232-F和ITU v.28标准要求
• 支持3V至5.5V VCC电源供电
• 最高工作速率可达250kbit/s
• 包含一个驱动器和一个接收器
• 采用近芯片级封装，16引脚VQFN封装，比TSSOP封装小82%
• 典型待机电流为1μA
• 需要外部电容:4 × 0.1μF
• 3.3V电源下可接受5V逻辑输入
• 具备自动掉电功能，可自动禁用驱动器以节省功耗

• 工业PC
• 有线网络
• 数据中心和企业计算
• 电池供电系统
• PDA
• 笔记本电脑
• 掌上电脑
• 手持设备
