温馨提醒：图片仅供参考，商品以实物为准

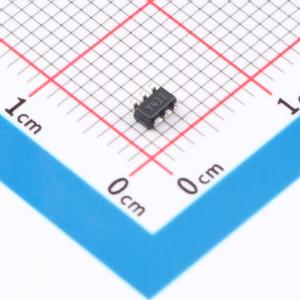

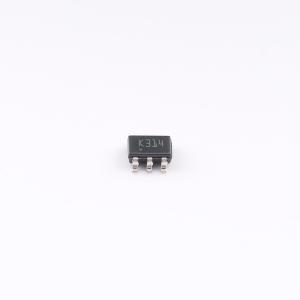

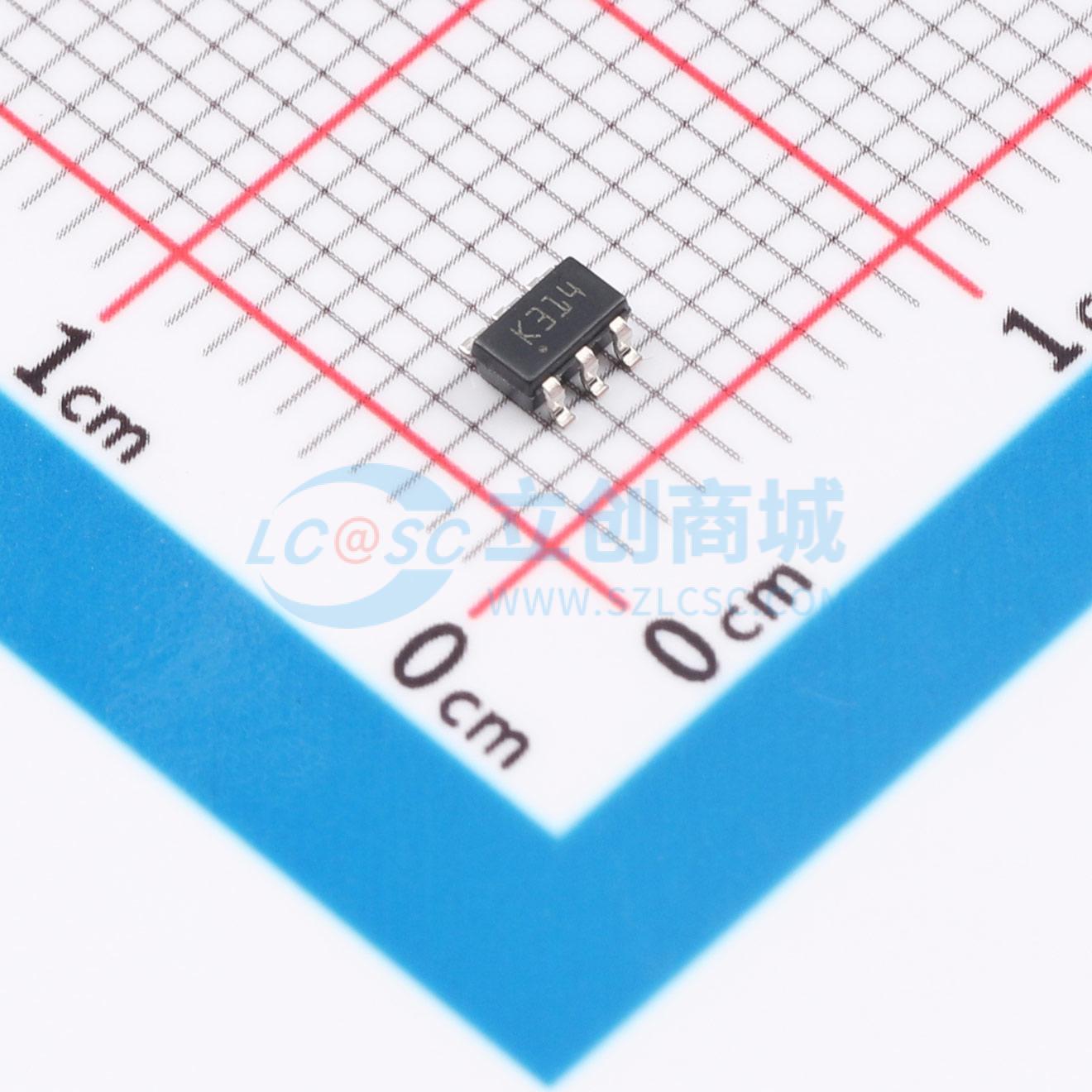

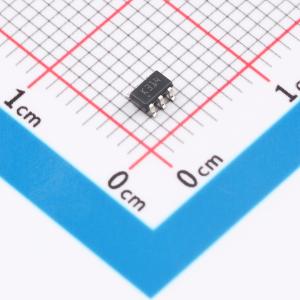

TSC1801BILT
双向低侧电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSC1801BILT
- 商品编号
- C43136612
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | - | |
| 增益 | 20V/V | |
| 带宽(-3db) | 2.1MHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 200uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±6V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 70mA；63mA | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 14V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 输入电压噪声密度(eN) | 170nV/√Hz@10Hz；50nV/√Hz@100Hz；9nV/√Hz@10kHz | |
| 功能特性 | 低边检测 |
商品概述
TSC1801是一款低侧电流测量放大器。该放大器设计用于在低共模电压下检测分流电阻上的压降。增益值固定为20V/V，可通过型号选择。
商品特性
- 宽电源电压范围：2.0V至5.5V
- 固定增益：20V/V
- 总输出误差小于0.5%
- 偏移电压：最大±200µV
- 增益误差：最大0.1%
- 带宽：2.1MHz
- 扩展温度范围：-40°C至+125°C
- 提供汽车级版本
应用领域
- 高带宽低侧电流检测
- 低侧电机控制
- 太阳能供电系统中的电源管理
- 混合动力和电动汽车中的电源管理
