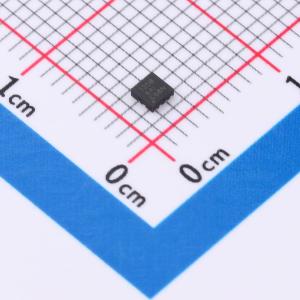

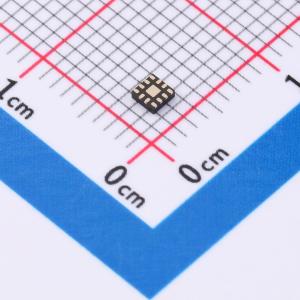

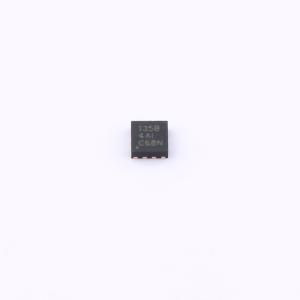

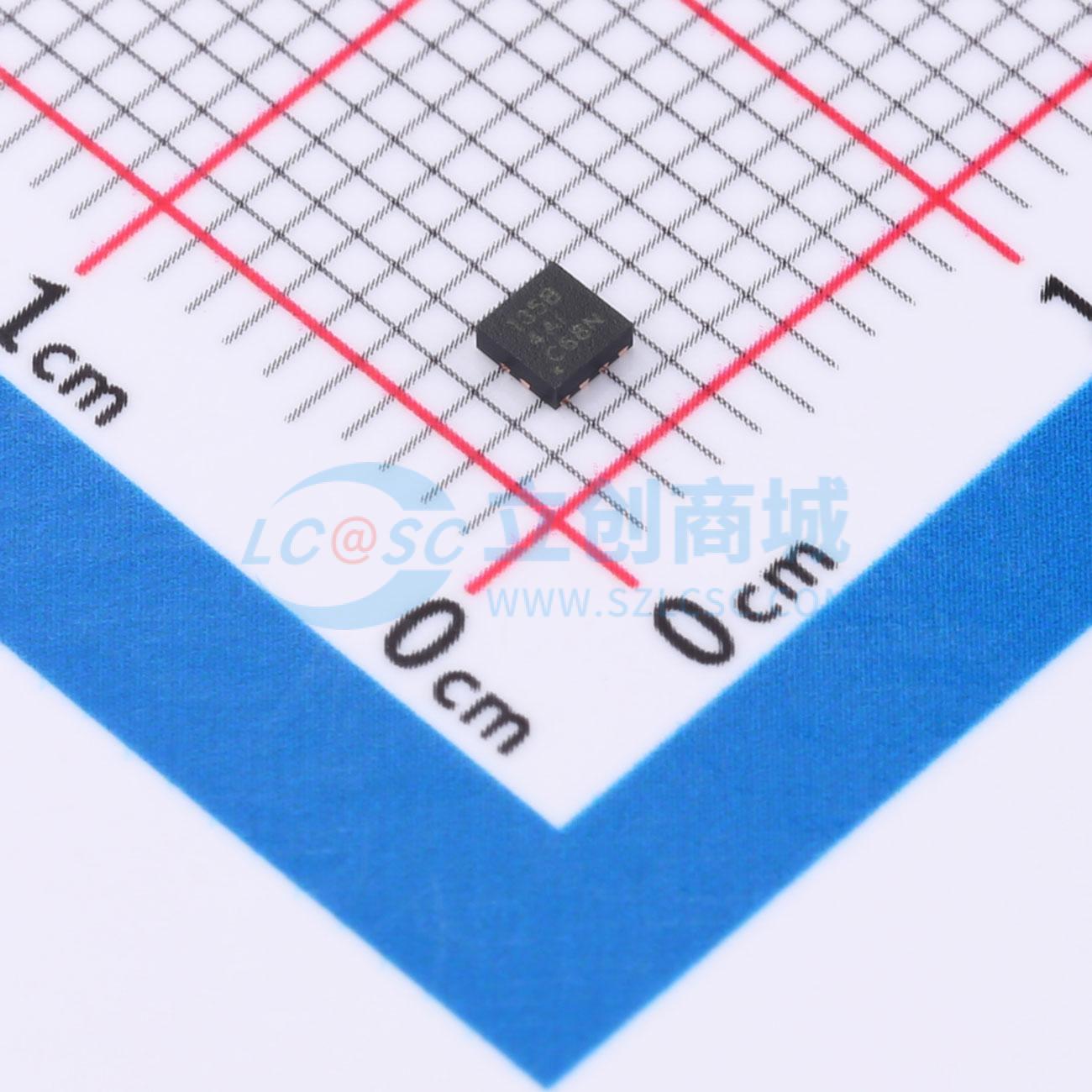

TRF1305B1RPVR

单通道，直流至大于7GHz，3dB带宽，RF全差分放大器

描述: 是一款超高性能闭环单通道射频放大器，工作带宽从真直流到7GHz以上。该器件具有出色的性能，可通过直流或交流耦合接口驱动高速、高性能ADC。该放大器针对射频、零中频和复杂中频以及高速时域应用进行了优化。该器件在固定增益配置下针对性能进行了优化
品牌名称: TI(德州仪器)
商品型号: TRF1305B1RPVR
商品编号: C43132405
商品封装: WQFN-12(2x2)
包装方式: 编带
商品毛重: 0.016667克(g)

商品参数

商品概述

TRF1305B1 是一款超高性能闭环单通道射频放大器，工作带宽从真直流到 7GHz 以上。该器件可通过直流或交流耦合接口驱动高速、高性能ADC，例如 ADC12DJ5200RF 和 ADC32RF5x。该放大器针对射频、零中频和复杂中频以及高速时域应用进行了优化。该器件在固定增益配置下针对性能进行了优化，如果需要较低的增益，可使用外部电阻器。TRF1305B1 具有一个 VOCM 引脚，允许设置不同的输出共模电压和输入共模电压，可用于电平转换或大多数具有不同直流共模电压的 IQ 降压转换器 ADC 接口应用。TRF1305B1 还支持浮动 2 电源轨双电源或单电源选项，并且带有 MODE 引脚允许将输入共模范围扩展至更接近电源。TRF1305B1 具有断电功能，采用 TI 专有的先进 BiCMOS 工艺制造，采用节省空间的 2mm ×2mm、12 引脚 WQFN-FCRLF 封装。

商品特性

三种性能经优化的功率增益型号:15dB (TRF1305A1)、10dB (TRF1305B1)、5dB (TRF1305C1)
可通过外部电阻器降低固定增益
大信号射频带宽:TRF1305B1 为 7.2GHz (3dB)、6.4GHz (1dB)
OP1dB（差分 100Ω 负载）:15.6dBm (2GHz)、12.9dBm (4GHz)
OIP3:34.5dBm (2GHz)、25.5dBm (4GHz)
噪声系数:10.4dB (2GHz)、13.4dB (4GHz)
压摆率:25kV/μs
大输入 (±1V) 和输出 (±0.5V) 共模电压范围
灵活的配置和模式:单端输入、差分输出 (S2D)；差分输入、差分输出 (D2D)；单端输出（性能受限）；交流或直流耦合输入/输出；可调输出共模电压；输入共模范围扩展模式
支持 5V 的灵活单电源或双电源
有功功率损耗:475mW
具备断电模式

应用领域

射频采样或 GSPS ADC 驱动器
测试和测量
无线通信测试
射频数字转换器
示波器 (DSO)
高速数字转换器
频谱分析仪
矢量信号收发器 (VST)
质谱系统
共模电平转换
IQ 混频器接口

	属性	参数值
	商品目录	RF放大器
	频率	0Hz~7GHz
	增益	10dB
	噪声系数	13.2dB

	属性	参数值
	工作电压	4.75V~5.25V
	工作电流	95mA
	P1dB	15.8dBm
	功能特性	低功耗模式
