TPS62873Z2WRXSR

TPS6287x 是一款引脚兼容的6A、9A、12A、15A同步降压DC/DC转换器系列，带有差分遥感功能。每个电流等级都有带I2C接口的全功能器件变体，以及不带I2C接口的有限功能器件变体。所有器件都具备高效率和易用性。低阻功率开关允许器件在高环境温度下输出最高15A的连续输出电流。器件可工作在堆叠模式，以提供更高的输出电流，或将功耗分散到多个器件。TPS6287x系列采用固定频率DCS-Control方案，支持快速瞬态响应。器件可工作在省电模式以实现最大效率，也可工作在强制PWM模式，获得瞬态性能和最低输出电压纹波。遥感功能可在负载点实现电压调节，因此器件在所有工作条件下都可实现优于±1%的直流电压精度。开关频率可通过FSEL引脚由电阻选择，可设置为1.5MHz、2.25MHz、2.5MHz或3.0MHz，也可同步到相同频率范围的外部时钟。I2C兼容接口提供多种控制、监测和警告功能，例如电压监测和温度相关警告。通过I2C兼容接口可快速调整输出电压，使负载功耗适应应用的性能需求。默认启动电压可通过VSEL引脚由电阻选择。

• 提供集成电感功率模块版本，对应型号为TPSM8287A06、TPSM8287A10、TPSM8287A12、TPSM8287A15
• 提供功能安全可用文档，可辅助功能安全系统设计
• 2.7V 至 6V 输入电压范围
• 6A、9A、12A、15A引脚兼容器件系列
• 提供四组输出电压范围可选
• 输出电压精度±1%
• 差分遥感功能
• 内置7mΩ和4.5mΩ内部功率MOSFET
• 支持可调外部补偿
• 支持省电模式或强制PWM工作模式
• 可选同步到外部时钟或扩频操作
• I2C兼容接口，最高支持1MHz
• 支持堆叠以提升输出电流能力
• 集成热警告和热关断功能
• 有源输出放电
• 带窗口比较器的电源良好输出

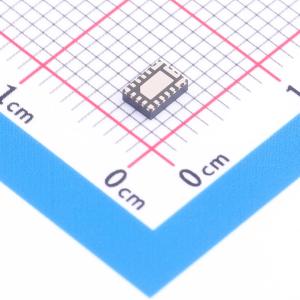

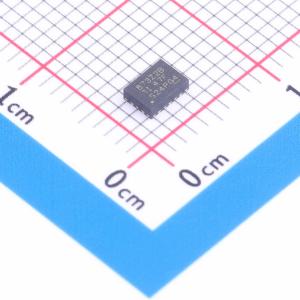

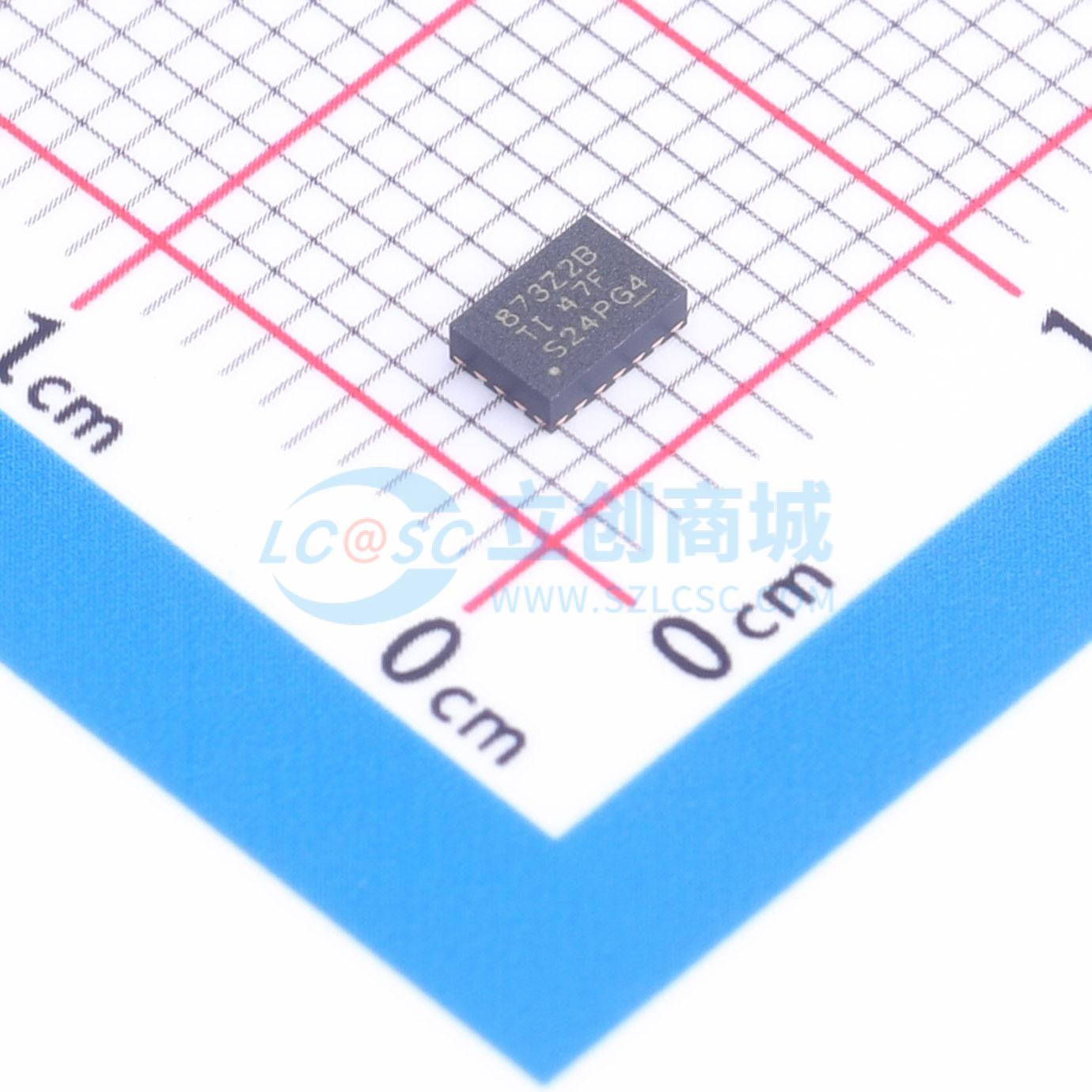

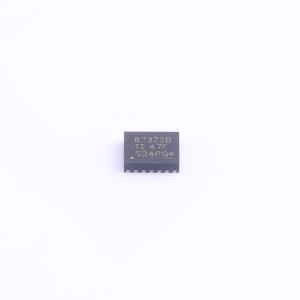

• 采用2.55mm × 3.55mm × 1mm 可润湿侧翼VQFN封装
• 结温工作范围为–40℃ 至 125℃

• 光网络
• 存储
• FPGA、ASIC和数字内核供电
• DDR存储器供电
