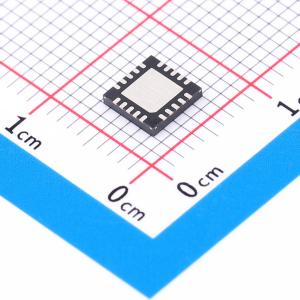

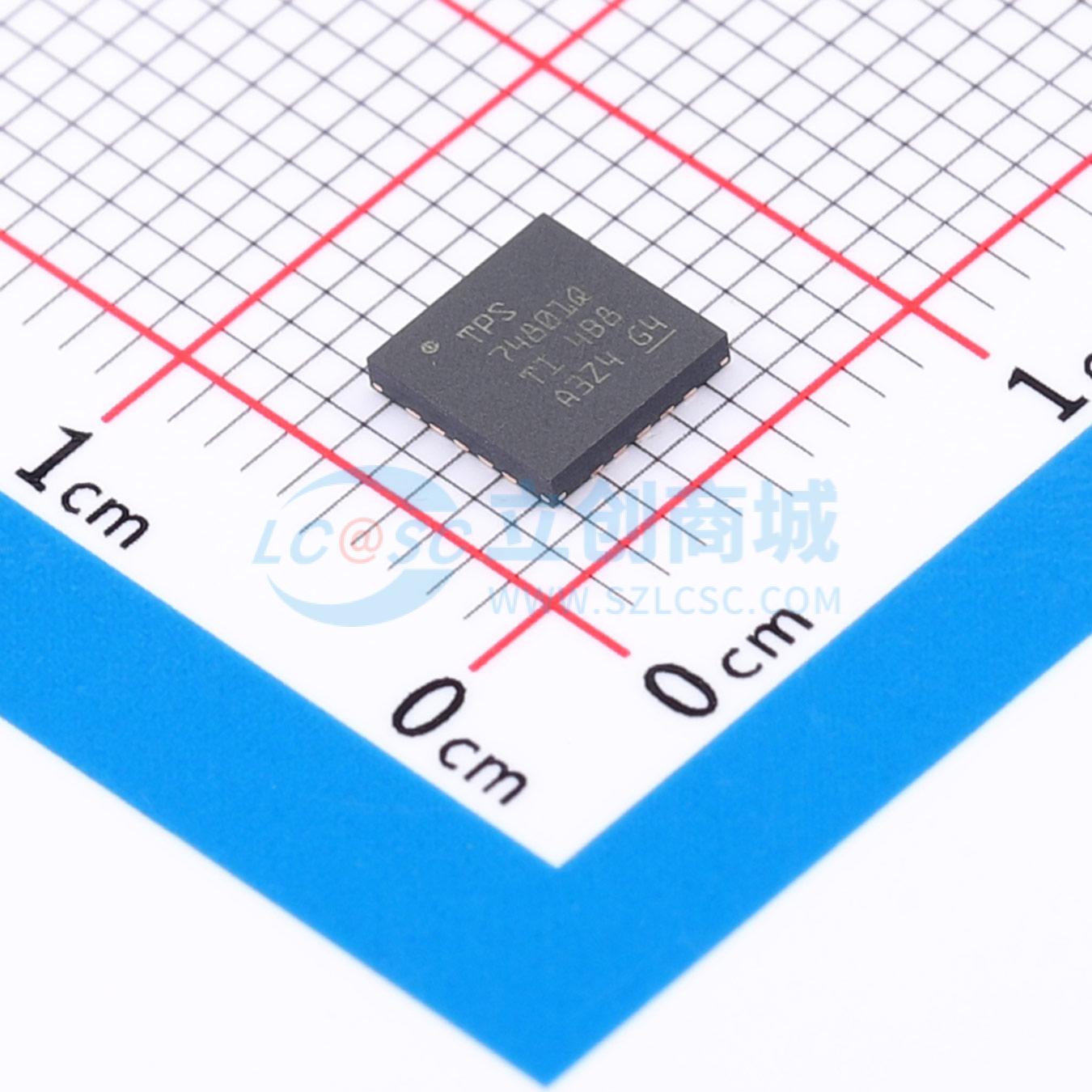

TPS74801QRGWRM3Q1
800mV~3.6V 1.5A 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS74801QRGWRM3Q1
- 商品编号
- C43131672
- 商品封装
- VQFN-20
- 包装方式
- 编带
- 商品毛重
- 1.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.5A | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPS74801-Q1是一款低压差（LDO）线性稳压器，可为多种应用提供易用、可靠的电源管理解决方案。用户可编程软启动可通过降低启动时的电容浪涌电流，最大限度减少输入电源的压力。软启动为单调设计，适用于为多种不同类型的处理器和ASIC供电。使能输入和电源正常输出可方便与外部稳压器进行排序。这种完全的灵活性可配置出满足FPGAs、DSPs以及其他有特殊启动要求应用的排序需求的解决方案。精密基准和误差放大器可在负载、线路、温度和工艺范围内提供2%的精度。该器件可配合任何大于等于2.2μF的输出电容稳定工作，新芯片结温范围完全规定为-40℃至+150℃，DRC封装结温范围为-40℃至+105℃，RGW封装结温范围为-40℃至+125℃。TPS74801-Q1提供小型3mm × 3mm VSON-10封装，可实现非常紧凑的整体解决方案尺寸，该器件同时也提供5mm × 5mm VQFN-20封装。
商品特性
- 通过AEC-Q100认证，适用于汽车应用，温度等级1的环境温度范围为-40℃至+125℃
- 输出电压范围:0.8V至3.6V
- 输入电压范围低至0.8V至高5.5V
- VBIAS电压范围为2.7V至5.5V
- 1.5A输出、VBIAS=5V时，典型压降为60mV
- 电源正常（PG）输出允许电源监控，或为其他电源提供排序信号
- 在线路、负载和温度范围内精度为2%
- 可编程软启动可实现线性电压启动
- VBIAS允许低输入电压工作，同时具备良好的瞬态响应
- 可配合任何大于等于2.2μF的输出电容稳定工作
- 提供小型3mm × 3mm × 1mm VSON-10封装和5mm × 5mm VQFN-20封装
应用领域
- 远程信息处理控制单元
- 信息娱乐系统和仪表盘
- 汽车主机
- 中程、短程
