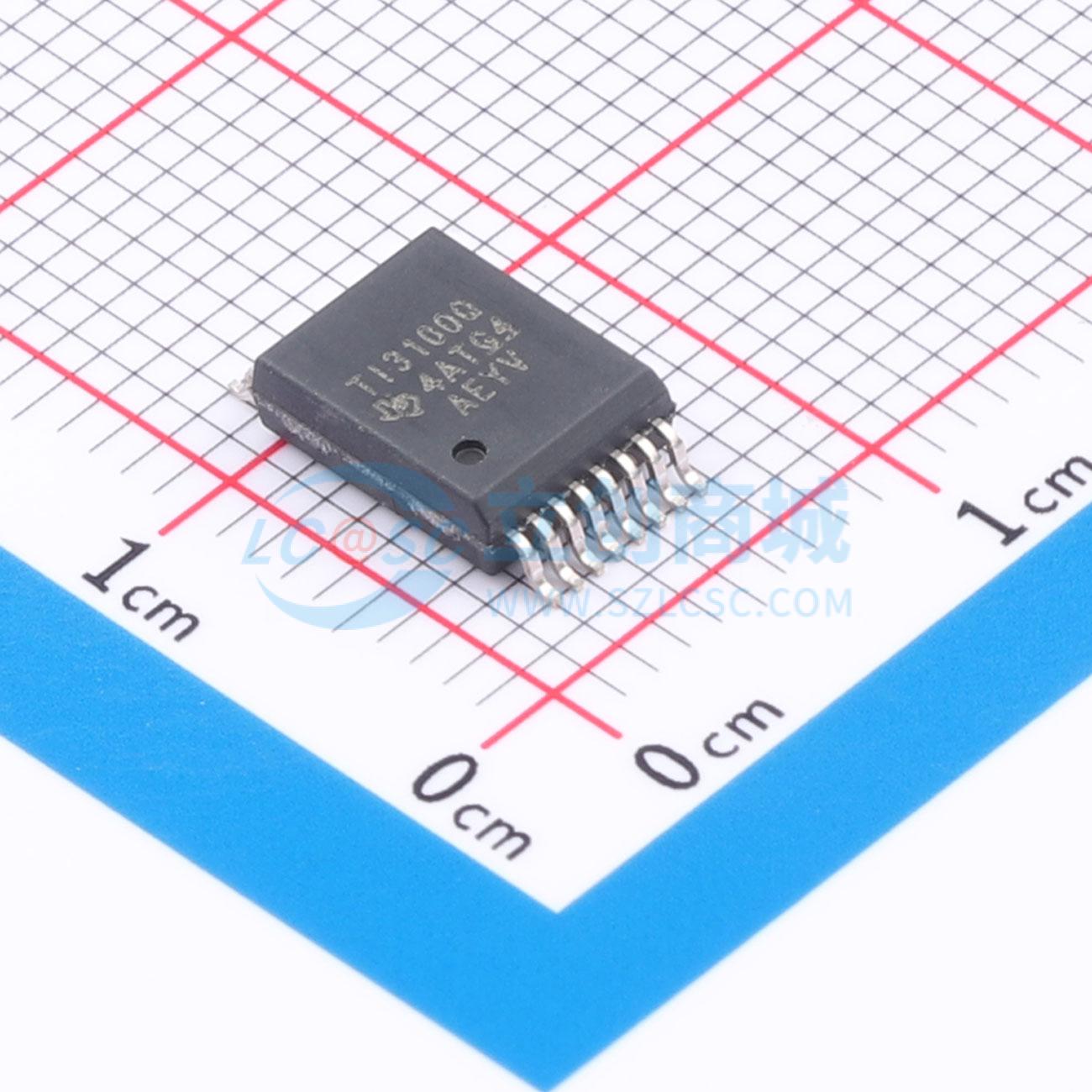

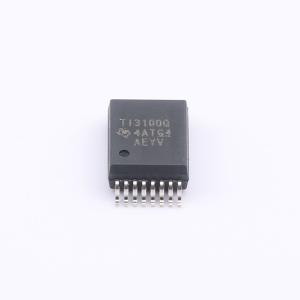

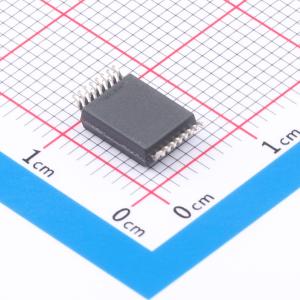

TPSI3100QDVXRQ1
汽车级强化隔离开关驱动器，具有集成偏置电源和双隔离比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSI3100QDVXRQ1
- 商品编号
- C43131697
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 高边 | |
| 隔离电压(Vrms) | 5000V | |
| 负载类型 | MOSFET、IGBT、SiC | |
| 通道数 | 1 | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 拉电流(IOH) | 1.5A | |
| 灌电流(IOL) | 2.5A | |
| 工作温度 | -40℃~+125℃ | |
| 上升时间(tr) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 3us | |
| 传播延迟 tpHL | 4.5us | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 25uA | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 16V~18V | |
| 功能特性 | 集成供电电源；饱和故障检测 |
商品概述
TPSI3100-Q1是一款完全集成的隔离式开关驱动器，与外部功率开关结合使用时，可形成完整的隔离式固态继电器解决方案。其栅极驱动电压为17V，峰值源电流和灌电流分别为1.5A和2.5A，可使用多种功率开关来满足许多应用需求。TPSI3100-Q1从其初级侧接收的电源中产生自身的次级偏置电源，因此无需隔离的次级电源偏置。TPSI3100-Q1通过标称5V电源轨（VDDM）为辅助电路提供额外的功率，以执行各种功能，如电流和电压监测或远程温度检测。与传统机械继电器和光耦合器相比，TPSI3100-Q1的隔离性能极其强大，可靠性更高，功耗更低，温度范围更广。
TPSI3100-Q1集成了一个通信反向通道，通过漏极开路输出PGOOD（电源正常）、FLT1（故障1）和ALM1（报警1）将状态信息从次级侧传输到初级侧。使用带有集成共享电压基准的双高速比较器来置位FLT1和ALM1。当比较器输入FLT1_CMP超过电压基准时，驱动器立即被置为低电平，FLT1也被驱动为低电平，向系统指示发生了故障。这对于在关键事件（如过流检测）时以低延迟禁用外部开关很有用。当比较器输入ALM1_CMP超过电压基准时，ALM1信号被置为低电平，但驱动器不采取任何动作。这可用作过温或过压事件的报警或警告指示。
TPSI310xL-Q1系列提供基于锁存的故障指示器。当检测到故障时，驱动器和故障指示器被置为低电平并保持锁存状态，直到EN被置为低电平。TPSI310x-Q1系列具有非锁存故障指示器。如果故障事件不再存在，FLT1解除置位，驱动器在指定的恢复时间后跟随EN引脚的状态。如果故障事件仍然存在，故障指示器和驱动器都保持置为低电平。
商品特性
- 驱动外部功率开关（MOSFET、IGBT、SiC FET、SCR）
- 集成偏置电源，无需隔离的次级电源
- 17V栅极驱动，峰值源电流和灌电流分别为1.5A和2.5A
- 5kVRMS增强隔离
- 高达25mW、5V的电源，用于外部辅助电路
- 带有集成电压基准（±1.5%）的双隔离高速比较器
- 用于故障和报警指示的漏极开路输出
- 符合汽车应用的AEC Q - 100标准：温度等级1：-40°C ~ +125°C，TA
- 具备功能安全能力
- 提供有助于功能安全系统设计的文档
- 安全相关认证：
- 计划：符合DIN EN IEC 60747 - 17（VDE 0884 - 17）标准的7070Vₚₖ增强隔离
- 计划：符合UL 1577标准的5kVRMS隔离1分钟
应用领域
- 固态继电器
- 电池管理系统
- 车载充电器
- 混合动力、电动和动力传动系统
- 楼宇自动化
- 工厂自动化和控制
