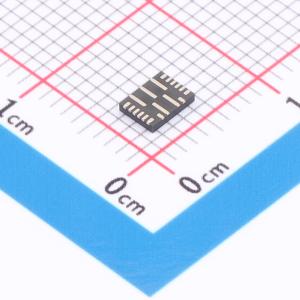

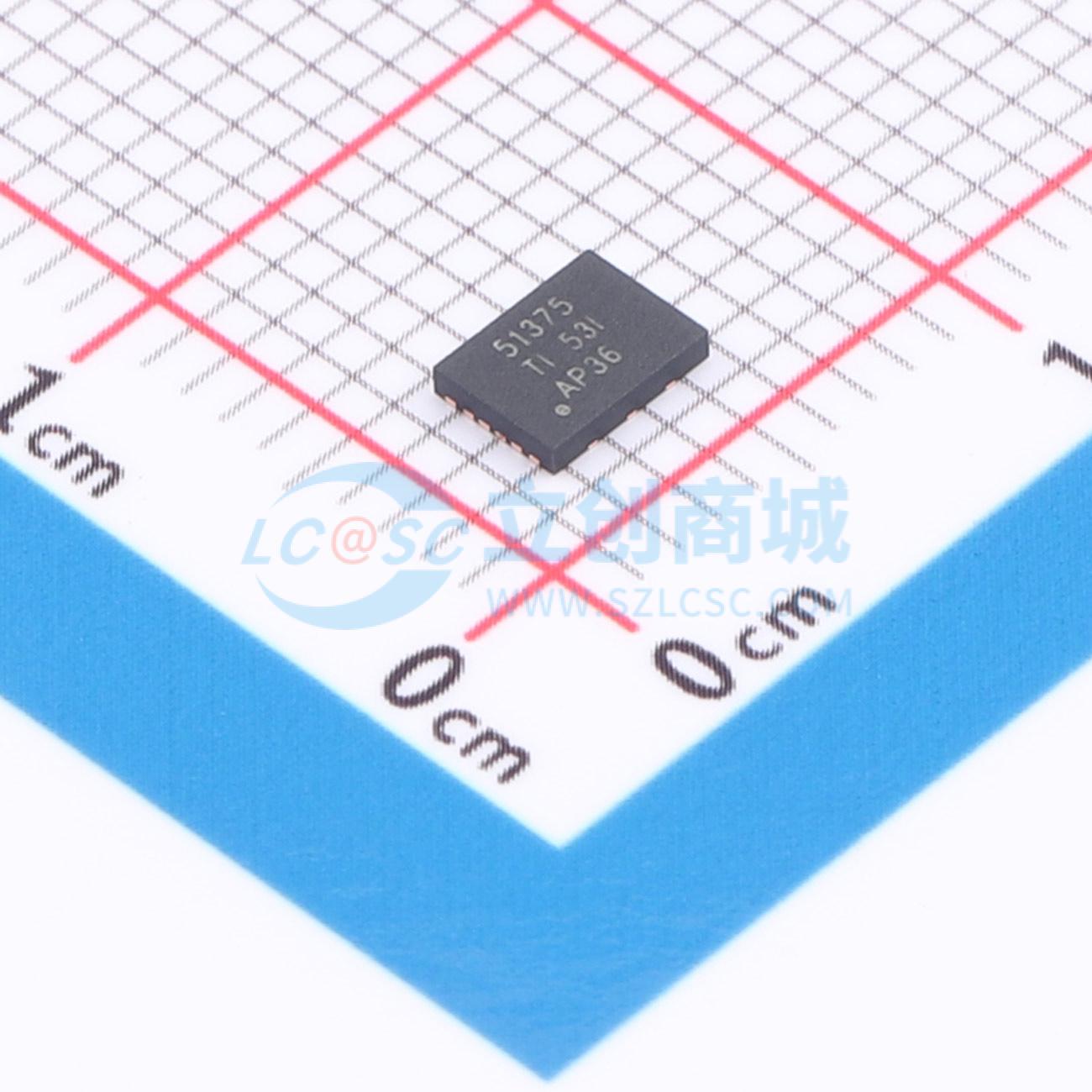

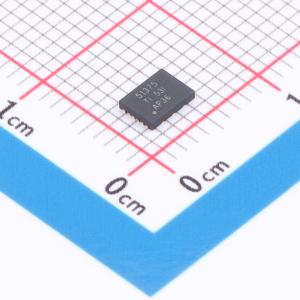

温馨提醒：图片仅供参考，商品以实物为准
TPS51375VBHR
4.5V至24V输入，12A持续电流，26A最大电流同步降压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51375VBHR
- 商品编号
- C43131383
- 商品封装
- WQFN-19(4x3)
- 包装方式
- 编带
- 商品毛重
- 1.036842克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 12A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 270uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 输出电压差分采样；轻载高效模式；内置LDO稳压器；逐波限流；过流保护；输出放电；工作状态指示；保护锁死 |
商品概述
该器件是一款集成MOSFET的单片12A同步降压转换器，可实现高效率，且易于使用，仅需最少的外部元器件数量，适用于对空间有要求的电源系统。TPS51375 employs D-CAP3控制模式，可提供快速瞬态响应，以及出色的线性和负载调节，且内置补偿。ULQ延长电池寿命特性对于低功耗运行下的长续航非常有利。大占空比工作可大幅改善输入电压较低时的负载瞬态性能。其他特性包括差分遥感、用于高轻载效率的Eco-mode工作模式、进一步优化轻载效率的VCC切换功能，以及用于改善低输出电压下负载瞬态的体制动。TPS51375支持Intel Meteor Lake和Arrow Lake平台的VCCPRIM_VNNAON电源轨。TPS51375集成了电源良好指示器，并提供输出放电功能。该器件提供完整的保护功能，包括OVP、UVP、OCP、OTP和UVLO。该器件采用19引脚3.0mm × 4.0mm HotRod封装，规定的工作结温范围为-40℃至125℃。
商品特性
- 4.5V 至 24V输入电压范围
- 0.6V 至 5.5V输出电压
- 集成10mΩ和5mΩ FET
- 支持12A连续输出电流
- 270μA低静态电流
- 25℃下基准电压精度±1.0%
- D-CAP3™控制模式架构，可实现快速瞬态响应，针对0.77V输出优化
- 支持POSCAP和所有MLCC输出电容
- 差分遥感
- ULQ™可延长系统待机时的电池寿命
- 内置输出放电功能
- 集成电源良好指示器
- 开关频率固定为600kHz
- 过流限制固定为26A
- 软启动时间固定为1.0ms
- 支持大占空比工作
- 逐周期过流保护
- 锁存型输出过压和欠压保护
- 非锁存型欠压锁定和过热保护
- 工作结温范围为-40℃ 至 125℃
- 采用19引脚3.0mm × 4.0mm HotRod™ WQFN封装
- 可通过WEBENCH® Power Designer配合TPS51375创建定制设计
应用领域
- 笔记本电脑和个人电脑
- 超极本、手持平板电脑
- 工业个人电脑、单板计算机
- 分布式电源系统
