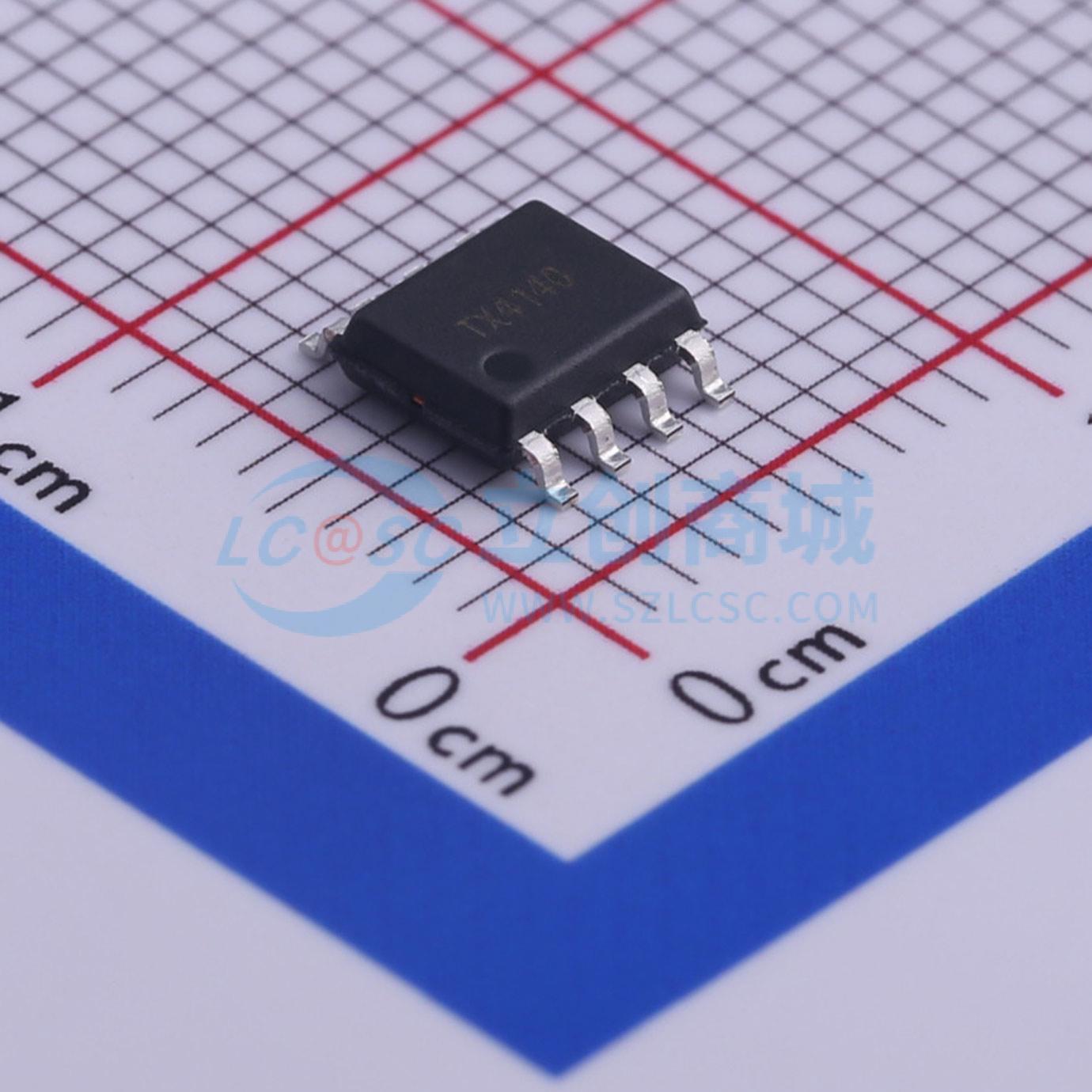

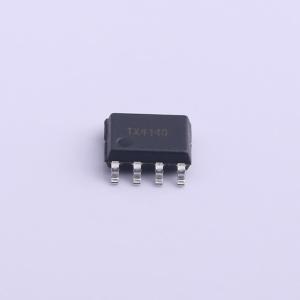

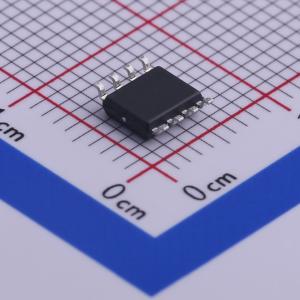

TX4140
高电压输入同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX4140是一款高电压输入同步降压稳压器,可在宽输入电压范围内工作,提供2.4A连续输出电流,具有出色的负载和线路调节性能。开关频率固定为130kHz,同步架构提供高效设计,电流模式操作提供快速瞬态响应,简化环路稳定。其他功能包括过压保护、过流保护和热关机。采用SOP-8L封装。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX4140
- 商品编号
- C448631
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~38V | |
| 输出电压 | 5V~5.25V | |
| 输出电流 | 2.4A | |
| 开关频率 | 130kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 6mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
TX4140是一款高电压输入同步降压稳压器。 TX4140在宽输入电压范围内工作，可实现2.4A连续输出电流，具有出色的负载和线路调节性能。 开关频率固定为130kHz，同步架构提供高效设计。电流模式操作提供快速瞬态响应并简化环路稳定。 TX4140需要最少数量的现成标准外部元件。 其他功能包括电缆补偿，散粒电流保护和热关断。 TX4140转换器采用行业标准SOP - 8L封装。
商品特性
- 固定输出电压：5V
- 绝对最大输入电源电压：40V
- 效率高达93%
- 无需环路补偿
- 热关机
- 宽输入工作电压范围：8V - 38V
- 输入保护模式触发电压：32V
- 固定开关频率：130kHz
- 射击电流保护
- 采用SOP - 8L封装
应用领域
- 车载充电器/适配器
- 分布式电源系统
- 线性稳压器预调节器
- 电池充电器
