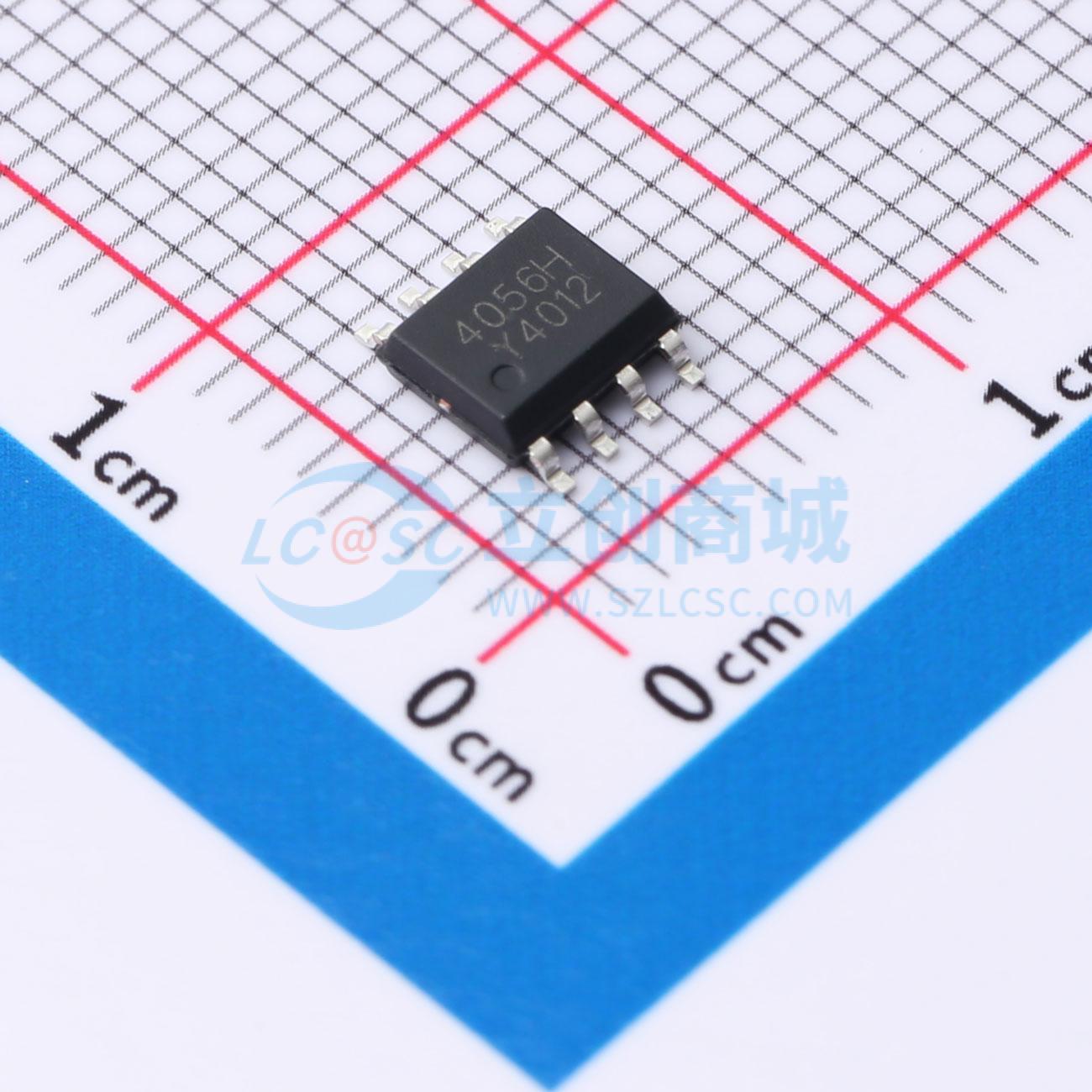

温馨提醒：图片仅供参考，商品以实物为准
JTD4056H
- 1000mA 单节锂电池充电器芯片,最高输入电压：30V,满充电压：4.2V
- 描述
- 1000mA 单节锂电池充电器芯片,最高输入电压：30V,满充电压：4.2V
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTD4056H
- 商品编号
- C42443474
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.166725克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 1.2uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
4056H是一款输入耐压达到30V并具备过充保护功能的单节锂离子电池恒流/恒压线性充电器。其简洁的外部应用电路使其非常适合便携式设备，兼容USB电源和适配器电源工作。该器件采用内部集成PMOSFET架构和防倒充电路，无需外部隔离二极管。其热反馈功能可自动调节充电电流，以在大功率操作或高温环境条件下限制芯片温度。充电截止电压为4.2V，充电电流可通过外部电阻设置。当充电电流降至设定值的1/5时，充电过程自动结束。输入电压移除后，器件自动进入低电流睡眠状态，电流降至0。
商品特性
- 最高输入电压：30V
- 满充电压：4.2V
- 过压保护电压：7.3V
- 最大充电电流：1000mA
- 涓流/恒流/恒压三段式充电
- 无需MOSFET、检测电阻器和隔离二极管
- 智能热调节功能可实现充电速率最大化
- 智能再充电功能
- BAT输入防反接保护
- 待机模式静态电流：1.2μA
- C/5充电终止
- 2.9V涓流充电阈值
- 充电状态指示
- 封装形式：ESOP8
应用领域
- 充电座
- 蓝牙耳机
- 全球定位系统
- 手机
- 便携式设备
