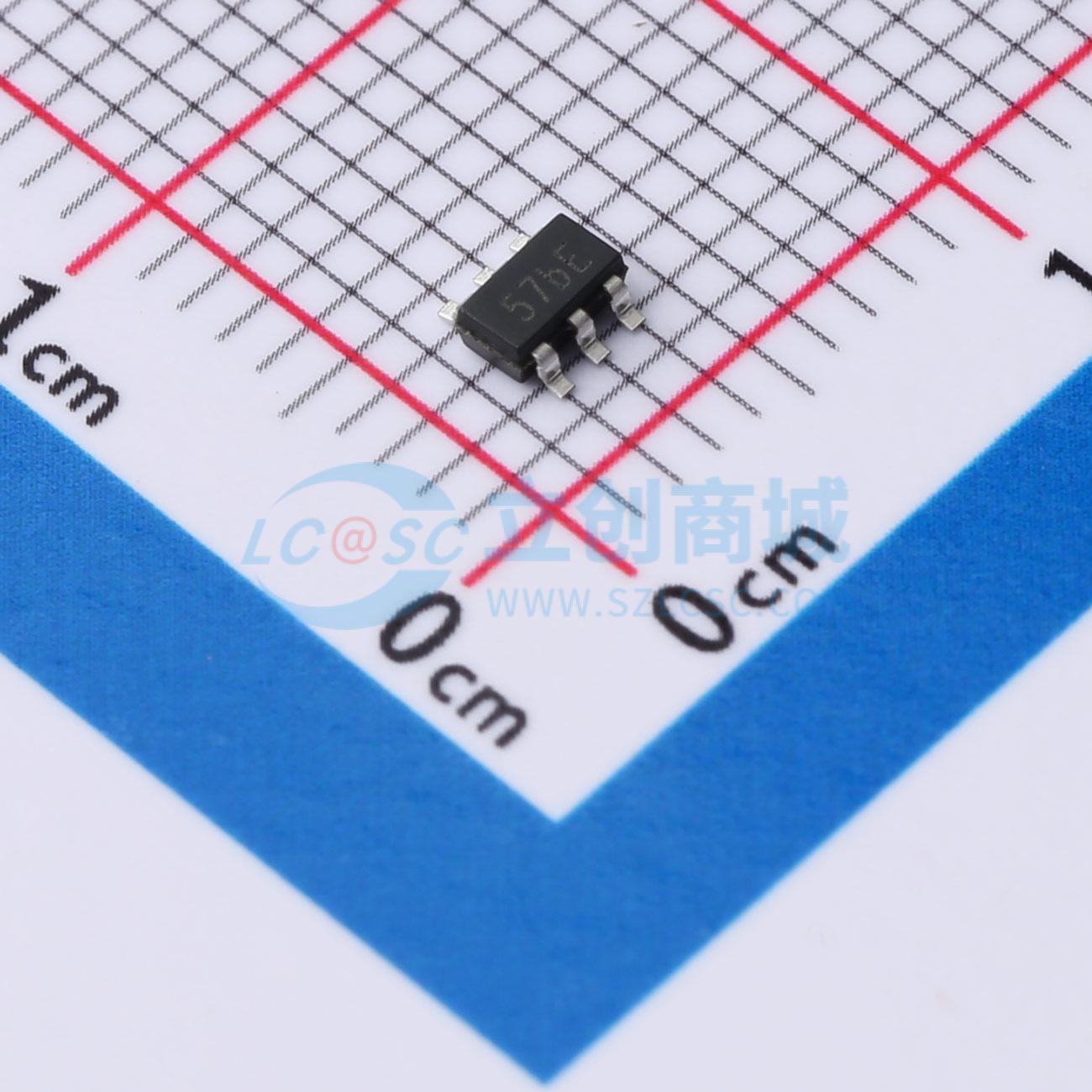

温馨提醒：图片仅供参考，商品以实物为准

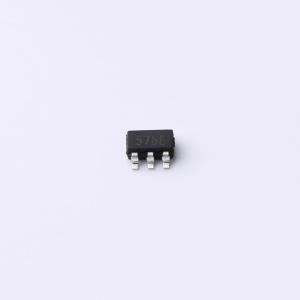

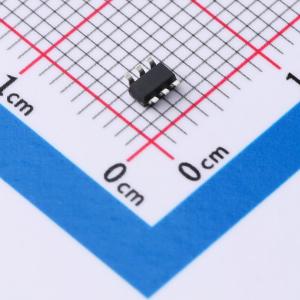

JTD4057
- 全反接保护功能600mA线性锂电池充电芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 全反接保护功能 600mA 线性锂电池充电芯片
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTD4057
- 商品编号
- C42443476
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | -6.5V~9V | |
| 最大充电电流 | 600mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | - | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 30uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
一款完整的单节锂离子电池充电器，具备电池正负极反接保护、输入电源5V正负极反接保护。其SOT23-6封装与较少的外部元件数量使其成为便携式应用的理想选择。该器件采用内部PMOSFET架构和防倒充电路，无需外部检测电阻和隔离二极管。热反馈功能可自动调节充电电流，以便在高功率操作或高环境温度条件下限制芯片温度。充满电压固定于4.2V，充电电流通过一个外部电阻设置。当电池电压达到4.2V后，充电电流降至设定值的1/10，并自动终止充电。当输入电压（交流适配器或USB电源）断开时，器件自动进入低电流状态，电池端漏电流低于0.1uA。其他特点包括电源自适应、充电电流监控、欠压闭锁、自动再充电以及两个用于指示充电状态的引脚。
商品特性
- 锂电池正负极反接保护
- Vcc输入端5V反接保护
- 电源充电欠压自适应
- 兼容5mA ~ 600mA可编程充电电流
- 恒定电流/恒定电压操作，具有温度自适应功能以实现充电速率最大化
- 精度达1±1%的4.2V预设充电电压
- 自动再充电功能
- 一个充电状态开漏输出引脚
- C/10充电终止
- 待机模式下的供电电流为30uA
- 2.9V涓流充电
- 软启动功能可限制浪涌电流
- 采用6引脚SOT-23封装
应用领域
- 蓝牙应用
- 充电座
- 蜂窝电话
- PDA
