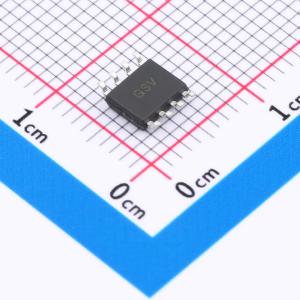

JTDLM393

- 比较器

描述: LM393是由两个独立的、高精度电压比较器组成的集成电路，失调电压低，最大为 2.0mV。它专为获得宽电压范围、单电源供电而设计，也可以用双电源供电；而且无论电源电压大小，电源消耗的电流都很低。它还有一个特性：即使是单电源供电，比较器的共模输入电压范围接近地电平。
品牌名称: JTD(晶泰达)
商品型号: JTDLM393
商品编号: C42443480
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.19932克(g)

商品参数

商品概述

LM393是由两个独立的、高精度电压比较器组成的集成电路，失调电压低，最大为 2.0mV。它专为获得宽电压范围、单电源供电而设计，也可以用双电源供电；而且无论电源电压大小，电源消耗的电流都很低。它还有一个特性：即使是单电源供电，比较器的共模输入电压范围接近地电平。主要应用于限幅器、简单的模/数转换器、脉冲发生器、方波发生器、延时发生器、宽频压控振荡器、MOS时钟计时器、多频振荡器和高电平数字逻辑门电路。393被设计成直接连接TTL和CMOS；当用双电源供电时，它能兼容MOS逻辑电路——这是低功耗的393相较于标准比较器的独特优势。

商品特性

电源电压范围宽：
单电源：2.0V to 36V
双电源：±1.0V to ±18V
电源电流消耗很低（0.4mA）
输入偏置电流低：25nA
输入失调电流低：±5nA
最大输入失调电压：±3mV
输入共模电压范围接近地电平
差模输入电压范围等于电源电压
输出饱和电压低：250mV @ 4mA
输出电平兼容TTL，DTL，ECL，MOS和CMOS逻辑系统

应用领域

限幅器
简单的模/数转换器
脉冲发生器
方波发生器
延时发生器
宽频压控振荡器
MOS时钟计时器
多频振荡器
高电平数字逻辑门电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 10 个)

个

起订量：10 个2500个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	800uV
	输入偏置电流(Ib)	4.2nA
	传播延迟(tpd)	300ns
	输出模式	CMOS；TTL
	静态电流(Iq)	590uA

	属性	参数值
	工作温度	0℃~+70℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	2V~36V
	双电源(Vee ~ Vcc)	-18V~-1V；1V~18V
	输入失调电流(Ios)	2.3nA
	响应时间(tr)	1.3us
