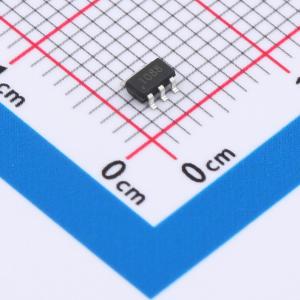

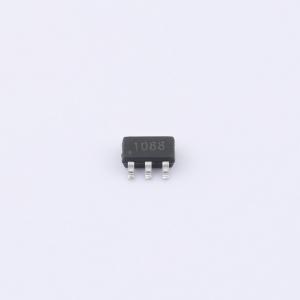

温馨提醒：图片仅供参考，商品以实物为准

JTD1088

- 小风扇驱动IC

描述: 1088是一颗专用于便携锂电池小风扇驱动的芯片，可通过按键切换三种风档输出，并集成边充边放的路径管理功能，具有多种LED指示功能。充电分为三段式涓流充电、恒流充电和恒压充电全过程，内置线性充电并固定在500mA充电。芯片内部集成了高性能ESD防护电路和多重保护功能，包括短路保护、过温保护、电池反接保护、电池低压保护等，使得该款芯片具有极高的可靠性和稳定性。1088应用电路简单，只需极少外围电路便可实现便携小风扇完整方案。
品牌名称: JTD(晶泰达)
商品型号: JTD1088
商品编号: C42443497
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.045133克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	8uA
	均衡电流	-
	接口类型	-
	功能特性	过流保护；过温保护；恒压充电；恒流充电；充电终止；可编程充电电流；电池反接保护；欠压锁定；涓流充电；短路保护

商品概述

1088是一款专为便携式锂电池小风扇设计的驱动芯片，集成了边充边放的路径管理功能。它具备多种LED充电状态指示功能，可通过按键切换三种档位输出模式，默认即为三档输出。芯片内置了线性充电方式，充电电流固定为500mA，采用三段式充电流程：涓流充电、恒流充电和恒压充电。芯片内部集成了按键防抖功能以及多重保护功能，包括短路保护、过温保护、电池反接保护和电池低压保护。芯片端口设计了高性能ESD保护电路，赋予了芯片极高的可靠性和稳定性。1088应用电路简单，仅需极少的外围元件即可实现完整的便携式小风扇方案。

商品特性

内置路径管理，支持边充边放
超低系统待机电流8uA
500mA锂电池充电，充电电流自适应
软启动功能和电池反接保护
涓流/恒流/恒压三段式充电
风扇输出具备过流、短路、低压保护
可定制多模式输出
封装形式：SOT23-6L

应用领域

手持小风扇
微型毛发修剪器
小型雾化器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.4V~5.5V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
