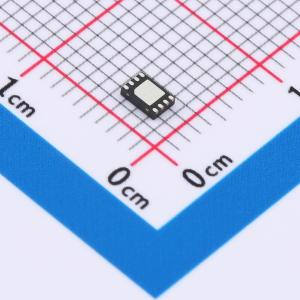

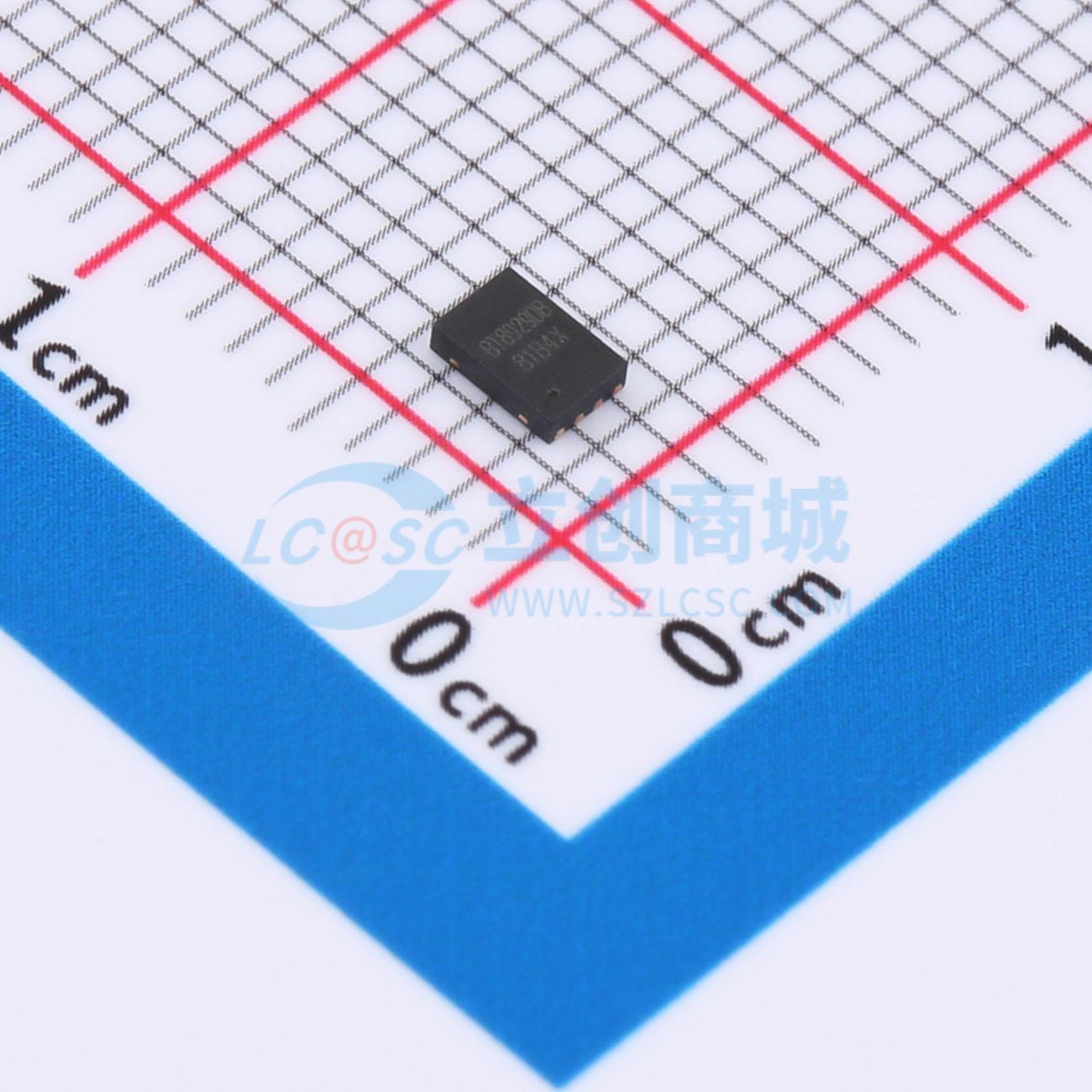

JTDBT8929DB

BT8929DB采用ASIC设计，不会有MCU方案的死机现象，也不会出现因低于临界电压而引起的芯片无法复位现象；集成了咪头传感检测，支持咪头直接输入，咪头检测经过抗干扰处理，避免误触发；芯片内部集成了MOSFET放电开关，吸烟时雾化片的最大电流可超过6A，PCB板散热较好情况下可以支持阻抗低至0.8欧姆的发热丝；该芯片工作状态稳定，并带有发热丝短路保护功能，在负载电阻小于0.4Ohm（Typ.）时输出截止；省电模式下静态电流只有2.2uA（Typ.）。芯片充电端内置OVP，峰值耐压可高达38V以上；芯片内部集成了独立的锂电池充电管理，支持多种AC - DC和USB等充电设备充电输入，具备多模式（涓流，恒流，恒压）充电过程，充电性能优越。

BT8929DB具有多种保护功能：长时间吸烟保护、输出短路保护、过温保护、欠压保护等。同时芯片具有可视化的LED工作指示功能，根据不同的应用状态，都有可区别的LED指示。

BT8929DB是一款高集成度的高性能的应用于电子香烟的控制芯片，不同于MCU方案，该芯片采用ASIC设计，不会发生死机现象，也不会出现因低于临界电压而引起的芯片无法复位的现象。该IC内部集成咪头传感检测模块，放电控制模块，锂电池充电模块。而且外围元件极少，需要1颗LED灯、1颗电容即可，系统成本低。

• 芯片充电输入端具有6.05V过压保护（OVP）功能，瞬间最高输入耐压38V，极大的提高系统可靠性
• 外围电路简单，充电输入脚可以节省RC器件，USB输入热插拔测试可超过28V
• 省电模式下，静态电流只有2.2uA（Typ.）
• 支持的发热丝阻抗低至0.8欧姆
• 10秒长时间吸烟保护
• 3.6V（Typ.）平均值电压输出
• 具有负载插入/拔出LED提示
• 标准三段式（涓流 - 恒流 - 恒压）锂电池充电管理
• 预设4.15V（Typ.）充电截止电压
• 最大充电电流520mA(Typ.)，使用智能温控技术，充电电流会随温度升高而降低，在不出现过热保护的前提下输出最大充电电流
• 具有分时边充边放功能（充电时如果抽烟，先关断充电，切换到抽烟状态，停止吸烟后自动切换到充电状态）
• 内含短路保护功能(SCP)
• 内含欠压保护功能(UVLO)
• 内含过热保护功能(OTP)
• 多种LED显示：模拟实际吸烟过程，芯片启动、电压检测、多种保护和充电过程等显示
• 封装形式：DFN8 (2*3)

• 电子烟
