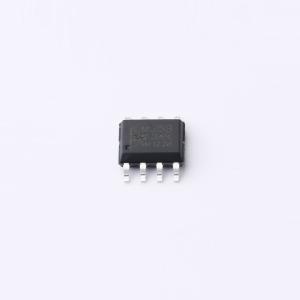

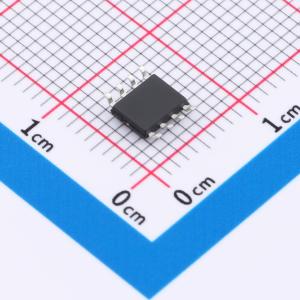

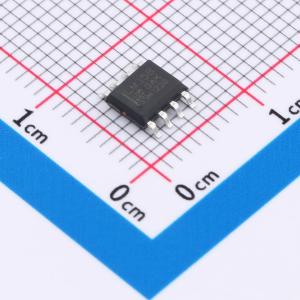

JTDLM358DR
- 集成运算放大器芯片
- 描述
- L M 358DR是一款集成运算放大器芯片，内置两个独立的高增益频率补偿运算放大器，具有很宽的工作电源范围，及输入信号范围。输出级采用较大的输出管设计，具有比较大的电流能力。本芯片可在标准的5V电源数字系统中工作，不需要提供额外的 ±5V 电源。
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTDLM358DR
- 商品编号
- C42443481
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 输入失调电压(Vos) | 3mV | |
| 输入偏置电流(Ib) | 75nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 230uA | |
| 输出电流 | 14mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | 1.5V~16V；-16V~-1.5V |
商品概述
L M 358DR是一款集成运算放大器芯片，内置两个独立的高增益频率补偿运算放大器，具有很宽的工作电源范围，及输入信号范围。输出级采用较大的输出管设计，具有比较大的电流能力。本芯片可在标准的5V电源数字系统中工作，不需要提供额外的 ±5V 电源。输出级的拓扑结构决定了输出是有一定失真的，并且输出并非轨对轨设计。封装采用SOP8贴片形式。
商品特性
- 宽电源范围：单电源3V至32V，双电源 ±1.5V至 ±16V
- 低静态电流：典型值230μA@5V
- 宽共模输入范围
- 低输入偏置电流，低输入失调
- 内建频率补偿
- 输出短路保护
应用领域
- 电压放大电路
- 振荡器电路
- 比较器电路
- 滤波器电路
