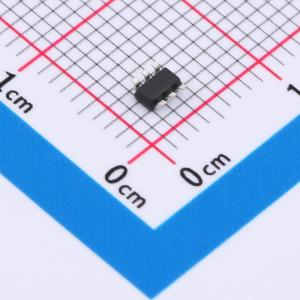

JTDDW01

SOT23-6塑封封装锂电池保护IC

描述: DW01系列电路是一款高精度的单节可充电锂电池的过充电和过放电保护电路，它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。正常状态下，DWO1的VDD端电压在过电压充电保护阈值（VOC）和过电压放电保护阀值（VOD）之间，且其VM检测端电压在充电器检测电压（VCHG）与过电流放电保护阀值（VEDI）之间，此时DWO1的CO端和DO端都输出高电平，分别使外接充电控制N-MOS管Q1和放电控制N-MOS管Q2导通。这时，既可以使用充电器对电池充电，也可以通过负载使电池放电。
品牌名称: JTD(晶泰达)
商品型号: JTDDW01
商品编号: C42443477
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.04665克(g)

商品参数

商品概述

DW01系列电路是一款高精度的单节可充电锂电池的过充电和过放电保护电路，它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。

正常状态下，DWO1的VDD端电压在过电压充电保护阈值（VOC）和过电压放电保护阀值（VOD）之间，且其VM检测端电压在充电器检测电压（VCHG）与过电流放电保护阀值（VEDI）之间，此时DWO1的CO端和DO端都输出高电平，分别使外接充电控制N - MOS管Q1和放电控制N - MOS管Q2导通。这时，既可以使用充电器对电池充电，也可以通过负载使电池放电。

DWO1通过检测VDD或VM端电压（相对于VSS端）来进行过充/放电保护。当充/放电保护条件发生时，CO/DO由高电平变为低电平，使Q1/Q2由导通变为截止，从而充/放电过程停止。

DWO1对每种保护状态都有相应的恢复条件，当恢复条件满足以后，CO/DO由低电平变为高电平，使Q1/Q2由截止变为导通，从而进入正常状态。

DW01对每种保护/恢复条件都设置了一定的延迟时间，只有在保护/恢复条件持续到相应的时间以后，才进行相应的保护/恢复。如果保护/恢复条件在相应的延迟时间以前消除，则不进入保护/恢复状态。

DW01是一款高精度的锂电池保护电路。正常状态下，如果对电池进行充电，则DW01可能会进入过电压充电保护状态；同时，满足一定条件后，又会恢复到正常状态。如果对电池放电，则可能会进入过电压放电保护状态或过电流放电保护状态；同时，满足一定条件后，也会恢复到正常状态。

应用领域

锂电池的充电、放电保护电路
电话机电池
其它锂电池高精度保护器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 50 个)

个

起订量：50 个10000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	1.5V~10V
	放电截止电压	2.5V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	0V电池充电	支持
	静态电流(Iq)	700nA
