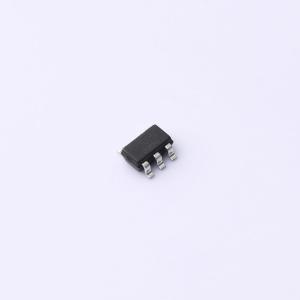

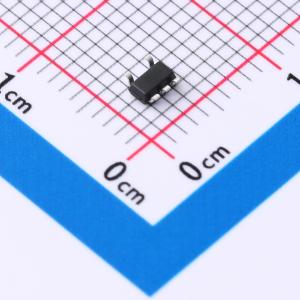

温馨提醒：图片仅供参考，商品以实物为准
JTDDW03
- 单节锂电池充电器芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单节锂电池充电器芯片 DW03内置高精度电压检测电路和延迟电路，是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。 DW03片上集成了先进的低阻抗功率MOSFET，高精度的电压检测电路，延时电路。 DW03具有充电过压、放电过压、充电过流、放电过流，短路等所有的电池所需要保护功能，并且工作时功耗非常低。
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTDDW03
- 商品编号
- C42443478
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04668克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | - | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | 2.4V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 300nA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；过充保护；过放保护；短路保护 |
商品概述
DW03内置高精度电压检测电路和延迟电路，是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。 DW03片上集成了先进的低阻抗功率MOSFET，高精度的电压检测电路，延时电路。 DW03具有充电过压、放电过压、充电过流、放电过流，短路等所有的电池所需要保护功能，并且工作时功耗非常低。 DW03监控电池的电压和电流，并通过断开充电器或负载，保护单节可充电锂电池不会因为过充电压，过放电压，过充电流，过放电流以及短路等情况而损坏。系统外围电路简单。MOSFET已内置，等效电阻典型值为48mΩ。
商品特性
- 充电器反接保护、电池反接保护
- 芯片高温保护
- 电池高温保护
- 充电器检测
- 过充电电流保护
- 过放电自锁功能
- 三段过流检测：1.放电过流1 2.放电过流2 3.负载短路保护
- 内部集成等效48mΩ先进的功率MOSFET
- 低功耗电流：正常工作：1.5μA 典型自锁模式：0.3μA
- 允许向0V电池充电功能
- ESD：HBM = 4kV
- 封装：SOT23 - 5
应用领域
- 单节锂离子可再充电电池
- 单节锂聚合物可再充电电池
