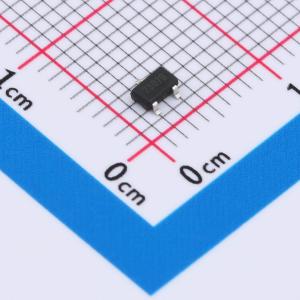

温馨提醒：图片仅供参考，商品以实物为准
JTD2307
- -20V，-7A,-4.5V内阻23MΩ
- 描述
- -20V，-7A,-4.5V内阻23MΩ
- 品牌名称
- JTD(晶泰达)
- 商品型号
- JTD2307
- 商品编号
- C42443464
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.0408克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 16V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 17.5mΩ@4.5V | |
| 耗散功率(Pd) | 1.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 650mV | |
| 栅极电荷量(Qg) | 11nC | |
| 输入电容(Ciss) | 925pF | |
| 反向传输电容(Crss) | 118pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
2307采用先进的沟槽技术,可提供出色的RDS(ON)和低栅极电荷,适用于各种应用场景。
商品特性
- VDS = -16 V,ID = -12 A
- RDS(ON):17.5 mΩ(典型值)@VGS = -4.5V
- RDS(ON):22.8 mΩ(典型值)@VGS = -2.5V
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
