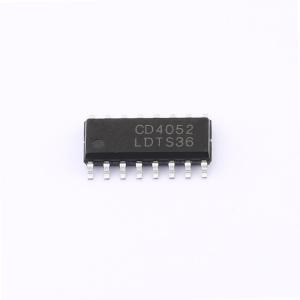

CD4052BM96-CN
双路4通道模拟多路复用器/解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 模拟多路复用器和多路分解器是数控模拟开关，具有低导通阻抗和极低的关断泄漏电流。这些多路复用器电路在整个VDD-VSS和VDD-GND电源电压范围内消耗极低的静态功率，与控制信号的逻辑状态无关。采用SOP16封装。
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- CD4052BM96-CN
- 商品编号
- C42436864
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.291克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 100Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 40MHz | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 55ns | |
| 功能特性 | 无毛刺切换 |
商品概述
CD4052BM96-CN模拟多路复用器和解复用器是数字控制的模拟开关，具有低导通阻抗和极低的关断漏电流。这些多路复用器电路在整个VDD-VSS和VDD-GND电源电压范围内消耗极低的静态功耗，且与控制信号的逻辑状态无关。该器件采用SOP16封装。
商品特性
- 宽电源电压范围：3V至15V
- 先断后通切换
- 低导通电阻：RON = 100 Ω (VDD - VSS = 15 V)
- 极低的静态功耗和高关断状态电阻
- 模拟开关导通电阻差异：ΔRON = 5 Ω (VDD-VSS=15V)
应用领域
- 模拟多路复用和解复用
- 数字多路复用和解复用
- 工厂自动化与控制
- 家电
- 楼宇自动化
