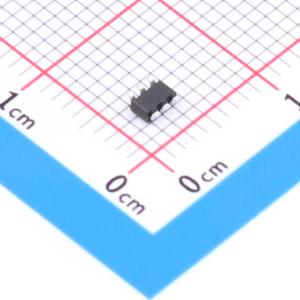

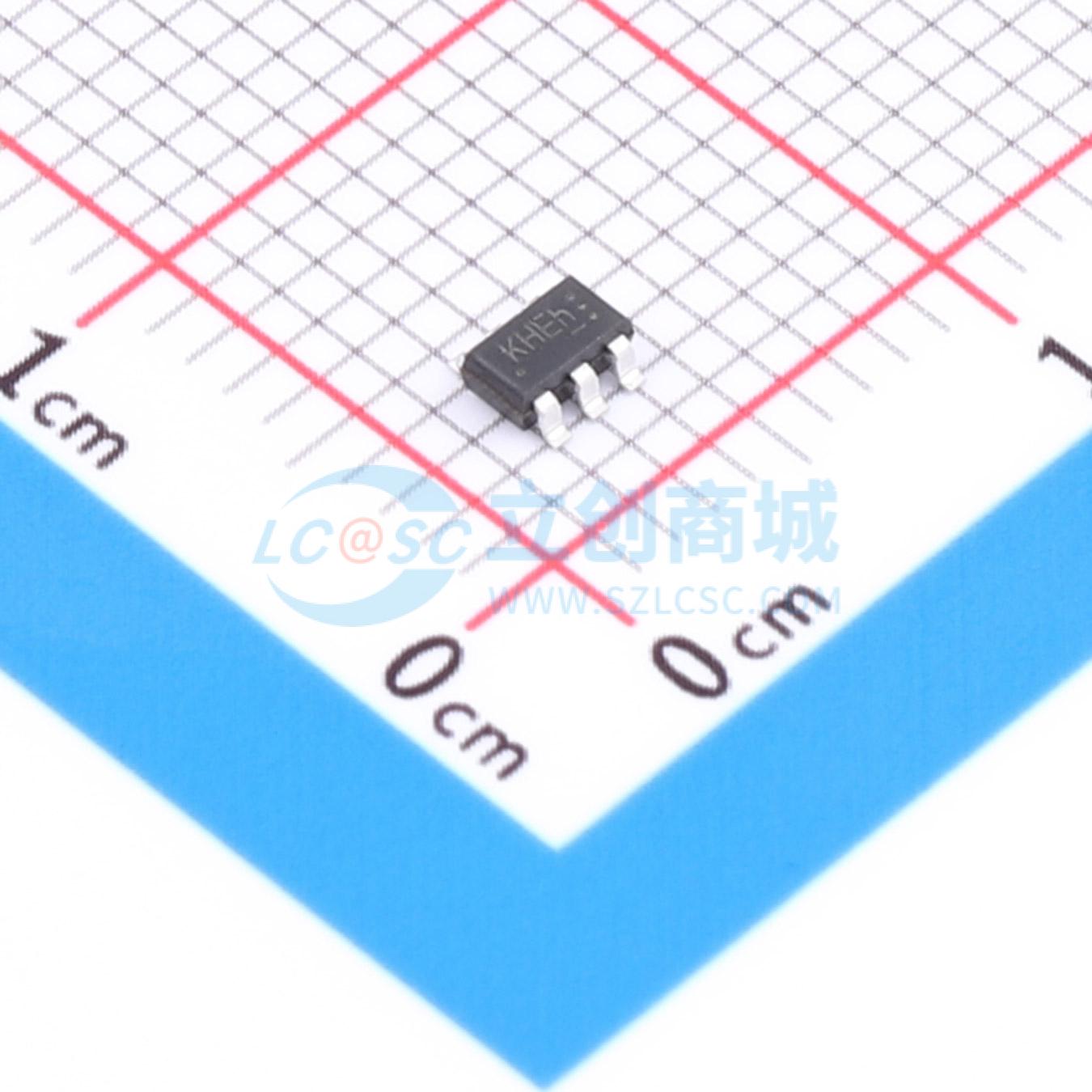

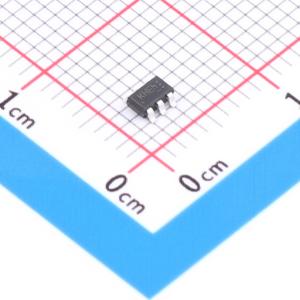

温馨提醒：图片仅供参考，商品以实物为准
ETA1458S2G
降压型 3A 4V~18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款宽输入范围、高效、高频的 DC-DC 降压开关稳压器，能够提供高达 3A 的输出电流。它采用自适应 COT 控制方案，可实现非常快速的瞬态响应，并在输出从轻载到重载变化时提供非常平滑的过渡。在轻载时，进入 PFM 模式，以节省开关损耗并实现高效率。自适应 COT 控制还能在不同线路和负载条件下保持恒定的开关频率。具有 OVP 功能，可保护 IC 及其下游系统免受输入电压浪涌的影响。凭借此 OVP 功能，IC 能够承受高达 19V 的输入电压，是工业应用（如 LCD TV、机顶盒、便携式电视等）的理想解决方案。采用 SOT23-6 封装。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA1458S2G
- 商品编号
- C42436800
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.164286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | 768mV~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 210uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
ETA1458是一款宽输入范围、高效率、高频率的直流-直流降压开关稳压器，能够提供高达3A的输出电流。它采用自适应恒定导通时间控制方案，可实现极快的瞬态响应，并在输出从轻载变化到重载时提供非常平滑的过渡。在轻载条件下，ETA1458进入脉频调制模式，以降低开关损耗，实现高效率。自适应恒定导通时间控制还能在输入电压和负载变化时保持恒定的开关频率。其过压保护功能可保护集成电路本身及其下游系统免受输入电压浪涌的影响。凭借此过压保护功能，该器件可承受高达19V的输入电压，使其成为液晶电视、机顶盒、便携式电视等工业应用的理想解决方案。该器件采用SOT23-6封装。
商品特性
- 宽输入范围：4V~18V
- 自适应恒定导通时间控制
- 超快负载瞬态响应
- 轻载时的高效率脉频调制模式
- 高效率同步操作
- 600kHz开关频率
- 低导通电阻内部功率场效应晶体管
- 能够提供3A电流
- 无需外部补偿
- 热关断和欠压锁定
- 采用SOT23-6封装
- 无铅，符合RoHS和REACH标准
- 无卤素，“绿色”器件
应用领域
- 液晶电视
- 机顶盒
- xDSL调制解调器
