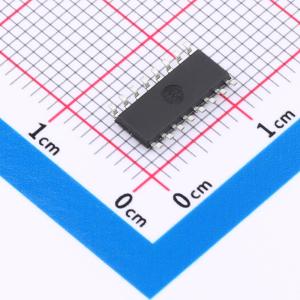

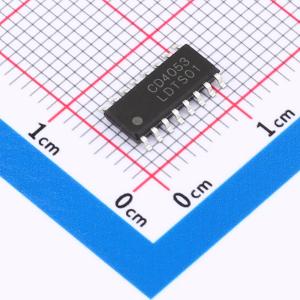

温馨提醒：图片仅供参考，商品以实物为准
CD4053BM96-CN
三路二通道模拟多路复用器/解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 模拟多路复用器和多路解复用器是数字控制的模拟开关，具有低导通阻抗和极低的关断泄漏电流。这些多路复用器电路在整个 VDD-VSS 和 VDD-GND 电源电压范围内消耗极低的静态功率，与控制信号的逻辑状态无关。
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- CD4053BM96-CN
- 商品编号
- C42436867
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.301克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 45Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | 0.2pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 40MHz | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 35ns | |
| 功能特性 | 电平转换；无毛刺切换 |
商品概述
CD4053BM96-CN 模拟多路复用器和解复用器是数字控制的模拟开关，具有低导通阻抗和极低的关断漏电流。这些多路复用器电路在完整的 VDD-VSS 和 VDD-GND 电源电压范围内，无论控制信号的逻辑状态如何，均消耗极低的静态功耗。该器件采用 SOP16 封装。
商品特性
- 宽电源电压范围，从 3V 至 15V
- 先断后通切换
- 低导通状态电阻：RON = 45Ω (VDD-VSS = 15V)
- 极低的静态功耗和高关断状态电阻
- 模拟开关导通电阻差异：ΔRON = 5Ω (VDD-VSS=15V)
- 内置模拟开关控制地址解码器和电平转换器
应用领域
- 模拟多路复用与解复用
- 数字多路复用与解复用
- 工厂自动化与控制
- 家电
- 楼宇自动化
