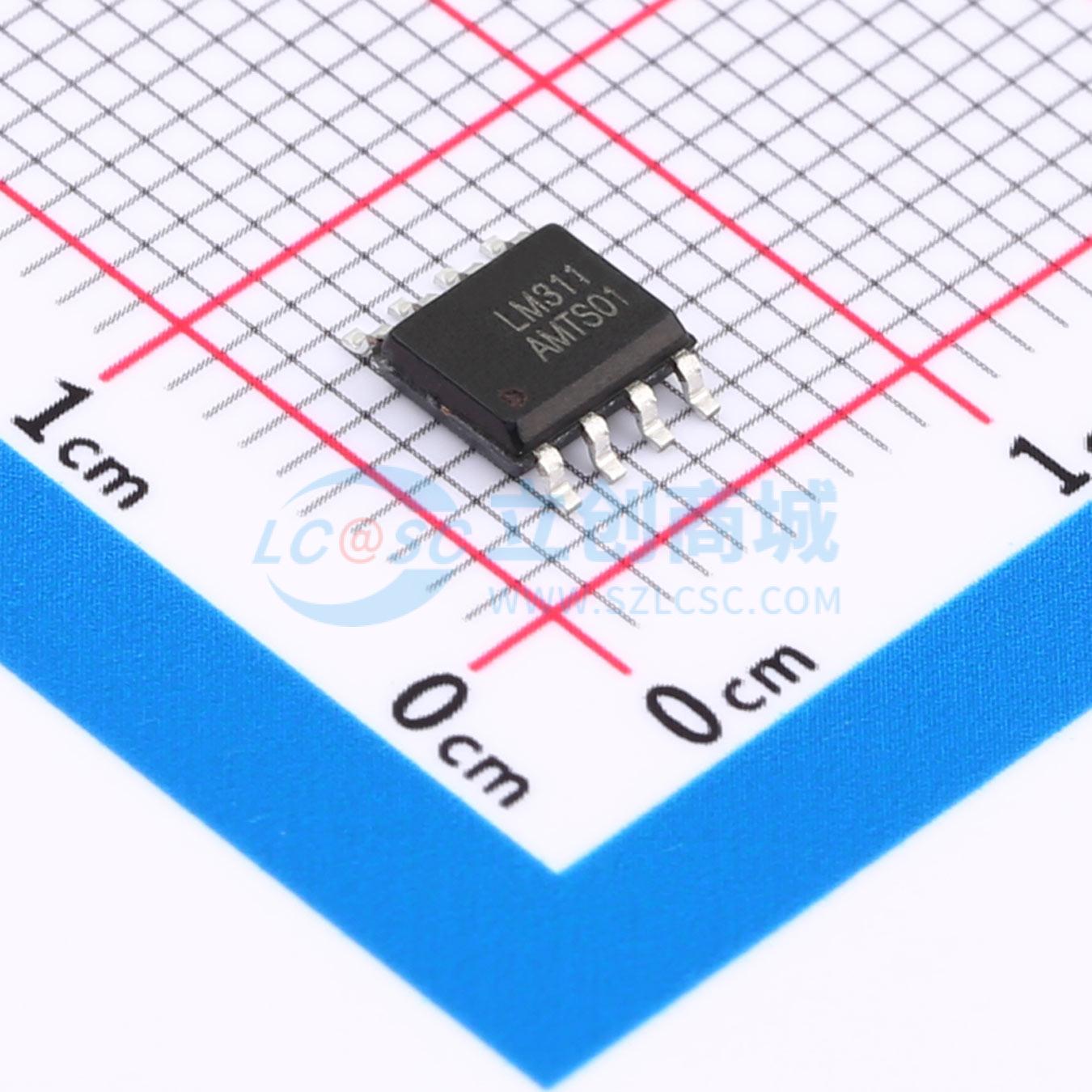

温馨提醒：图片仅供参考，商品以实物为准
LM311DR-CN
单路比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单高速电压比较器，设计用于在宽范围的电源电压下工作，包括用于运算放大器的±15V电源和用于逻辑系统的5V电源。输出电平与大多数TTL和MOS电路兼容，能够驱动灯或继电器，并能在50mA下切换高达40V的电压。所有输入和输出都可以与系统地隔离，输出可以驱动以地、VCC+或VCC-为参考的负载。具备失调平衡和选通功能，输出可以进行线或连接。如果选通为低电平，无论差分输入如何，输出都处于关断状态。
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- LM311DR-CN
- 商品编号
- C42436869
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 100nA | |
| 输出模式 | TTL | |
| 工作温度 | -20℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 3.5V~30V | |
| 双电源(Vee ~ Vcc) | -15V~-1.75V；1.75V~15V | |
| 输入失调电流(Ios) | 6nA | |
| 响应时间(tr) | 165ns | |
| 功能特性 | 使能/关断功能 |
商品概述
LM311DR-CN器件是单通道高速电压比较器。该器件设计用于在宽范围电源电压下工作，包括运算放大器使用的±15V电源和逻辑系统使用的5V电源。其输出电平与大多数TTL和MOS电路兼容。这些比较器能够驱动灯或继电器，并可在50mA电流下切换高达40V的电压。所有输入和输出均可与系统地隔离。输出可驱动以地、VCC+或VCC-为参考的负载。具备偏移平衡和选通功能，且输出可进行线或连接。如果选通端为低电平，则无论差分输入状态如何，输出均处于关闭状态。
商品特性
- 快速响应时间：165ns
- 具备选通功能
- 最大输入偏置电流：300nA
- 最大输入偏移电流：70nA
- 可在单5V电源下工作
- 提供Q-Temp汽车级认证，适用于高可靠性汽车应用，支持配置控制和打印支持，符合汽车标准
应用领域
- 台式电脑
- 车身控制模块
- 白色家电
- 楼宇自动化
- 振荡器
- 峰值检测器
