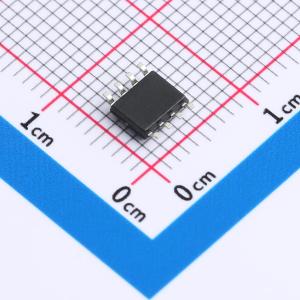

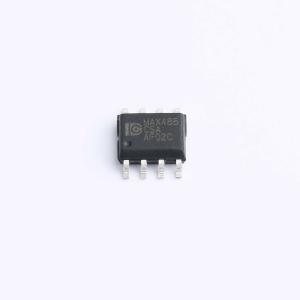

MAX485CSA

RS485通信接口芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX485CSA是一款应用于RS485和RS422通信系统的收发器芯片，传输和接收数据的传输速率可达2.5Mbps。MAX485CSA是半双工通信的RS485接口芯片，有驱动使能（DE）和接收使能/RE控制引脚。MAX485CSA的接收器设计为1/4单位负载输入阻抗，总线上可以挂接128个负载。
品牌名称: IDCHIP(英锐芯)
商品型号: MAX485CSA
商品编号: C42436899
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.16952克(g)

商品参数

商品概述

MAX485CSA是一款应用于RS485和RS422通信系统的收发器芯片，传输和接收数据的传输速率可达2.5Mbps。MAX485CSA是半双工通信的RS485接口芯片，有驱动使能（DE）和接收使能/RE控制引脚。MAX485CSA的接收器设计为1/4单位负载输入阻抗，总线上可以挂接128个负载。用于RS485/RS422通信的MAX485CSA高速收发器包含一个驱动器和接收器。MAX485CSA具有低摆率驱动器，能够减小EMI和由于不恰电缆端接所引起的反射，实现高达2.5Mbps的数据传输。

商品特性

三态输出
半双工通信静电保护（ESD）：接触放电：±5KV，空气放电：±5KV（HBM）
A、B端短路保护
SOP8封装

应用领域

低功耗RS485&RS422接收器：电表、水表、燃气表
电平转换：门禁、安防系统
防电磁干扰(EMI)的收发器：工控局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	2.5Mbps

	属性	参数值
	节点数	128
	静电保护	±5kV
	工作温度	0℃~+85℃
	静态电流	155uA
	通讯模式	半双工
