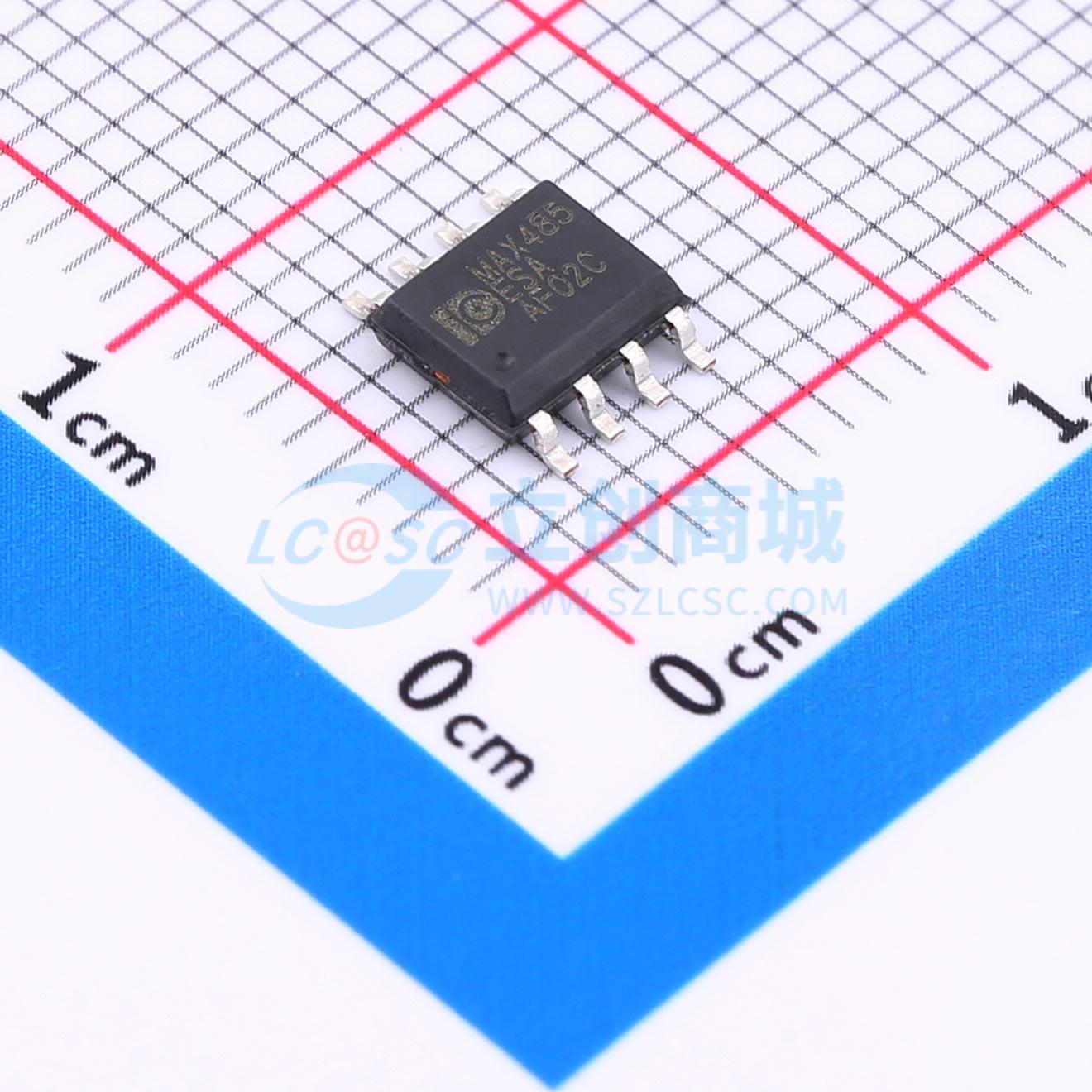

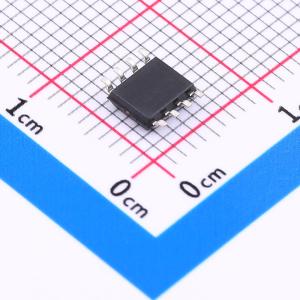

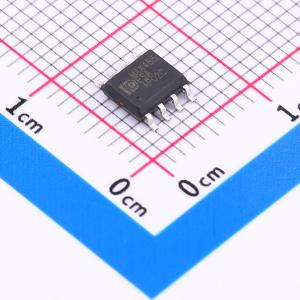

MAX485ESA
RS485通信接口芯片
- 描述
- MAX485ESA是一款应用于RS485和RS422通信系统的收发器芯片，传输和接收数据的传输速率可达2.5Mbps。 MAX485ESA是半双工通信的RS485接口芯片，有驱动使能（DE）和接收使能 / RE控制引脚。 MAX485ESA的接收器设计为1/4单位负载输入阻抗，总线上可以挂接128个负载。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- MAX485ESA
- 商品编号
- C42436900
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16936克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±5kV | |
| 工作温度 | 0℃~+85℃ | |
| 静态电流 | 900uA | |
| 通讯模式 | 半双工 |
商品概述
MAX485ESA是一款应用于RS485和RS422通信系统的收发器芯片，传输和接收数据的传输速率可达2.5Mbps。 MAX485ESA是半双工通信的RS485接口芯片，有驱动使能（DE）和接收使能 / RE控制引脚。 MAX485ESA的接收器设计为1/4单位负载输入阻抗，总线上可以挂接128个负载。 用于RS485/RS422通信的MAX485ESA高速收发器包含一个驱动器和接收器。MAX485ESA具有低摆率驱动器，能够减小EMI和由于不恰电缆端接所引起的反射，实现高达2.5Mbps的数据传输。 MAX485ESA的接收器出来具有输入滞后外，还包括输入滤波功能。此滤波功能提高了上升和下降缓慢的差分信号的噪声抑制能力。滤波器使接收器传输延时增加25%。 MAX485ESA内部没有失效保护电路，需要注意的是当A/B端的差分信号介于0.2V和 - 0.2V之间时（〈 - 200mV ≤ A - B ≤ 200mV 〉），接收器的输出状态不确定。在接收器输入开路时（RS485总线空闲时），需要在A口加上拉电阻来确保接收器RO为高电平。 MAX485ESA收发器的接收端具有1/8单位负载输入阻抗(128KΩ)，允许128个收发器并行挂接在同一通信总线上。 MAX485ESA的低摆率驱动器可以减小EMI，并降低由不恰当的终端匹配电缆引起的反射，驱动器上升沿的时间与终端的长度有关。 通过两种机制避免故障或总线冲突引起输出电流过大和功耗过高。第一，输出级折返式限流，在整个共模电压范围(参考典型工作特性）内提供快速短路保护。第二，热关断电路，当管芯温度超过典型值时，强制驱动器输出进入高阻状态。 收发器设计用于多点总线传输线上的双向数据通信。这些器件也能用作电缆长于4000英尺的线性转发器。为减小反射，应当在传输线两端以其特性阻抗进行终端匹配，主干线以外的分支连线长度应尽可能短。
商品特性
- 三态输出
- 半双工通信静电保护（ESD）:接触放电：±5KV空气放电：±5KV（HBM)
- A、B端短路保护
- SOP8封装
应用领域
- 低功耗RS485&RS422接收器 电表、水表、燃气表
- 电平转换 门禁、安防系统
- 防电磁干扰(EMI)的收发器 工控局域网
