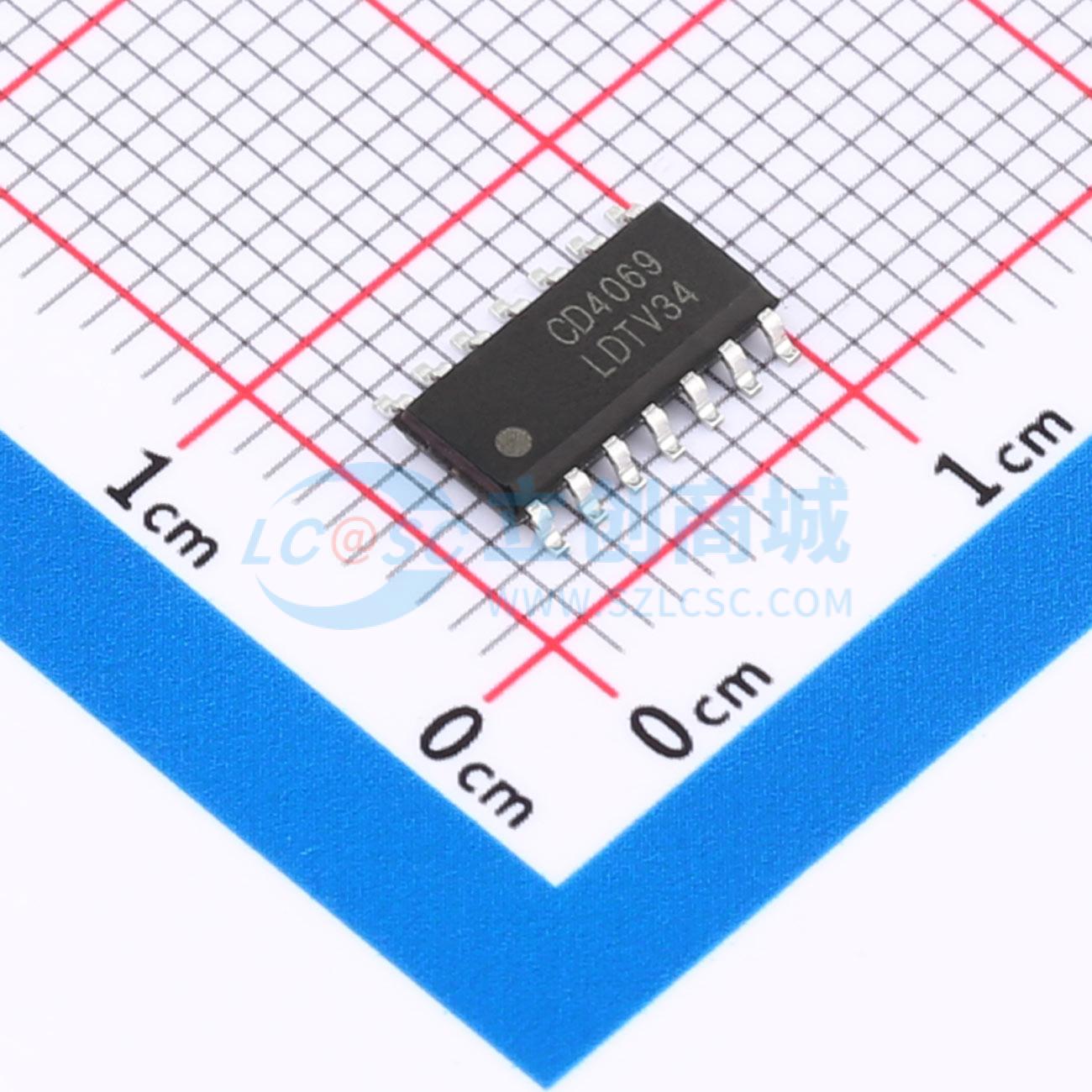

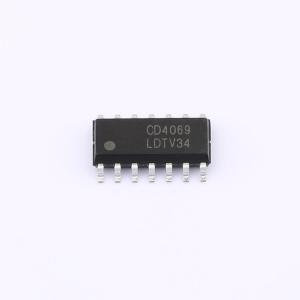

CD4069UBM96-CN
反相器电路
- 描述
- 由六个反相器电路组成，采用互补MOS（CMOS）制造，以实现宽电源工作范围、低功耗、高抗噪性以及对称可控的上升和下降时间。该器件可用于一般的反相器应用，不需要电路中功率TTL驱动器和逻辑电平切换。所有输入都通过连接到VDD和VSS的二极管钳位来防止因静电放电而损坏。
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- CD4069UBM96-CN
- 商品编号
- C42436868
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 18mA | |
| 拉电流(IOH) | 3.6mA | |
| 输入高电平(VIH) | 4V；12.5V；8V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1V；2.5V；2V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 传播延迟(tpd) | 50ns@15V,50pF | |
| 系列 | - | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | - |
商品概述
CD4069UMB96-CN包含六个反相器电路，采用互补金属氧化物半导体工艺制造，具有宽电源电压工作范围、低功耗、高抗噪性以及对称可控的上升和下降时间。该器件可用于不需要电路中功率TTL驱动器和逻辑电平转换的通用反相器应用。所有输入端均通过钳位至VDD和VSS的二极管来防止静电放电造成的损坏。
商品特性
- 宽电源电压范围：3 ~ 15V
- 高抗噪性：0.45 VDD（典型值）
- 低功耗TTL兼容性
- 标准化的对称输出特性
- 封装：SOP14
应用领域
- 逻辑反相
- 脉冲整形
- 振荡器
- 高输入阻抗放大器
